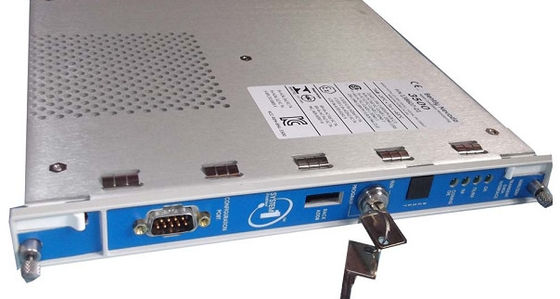

Bently Nevada 3500/22M 138607-01 Standart Geçici Veri Arayüz Modülü

Bently Nevada3500/22M 138607-01 Standart Geçici Veri Arayüz Modülü

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

3500 geçici veri arayüzü (TDI), 3500 izleme sistemi ile Bently Nevada'nın Sistem 1® makine yönetimi yazılımı arasındaki arayüzdür.TDI, 3500/20 Rack Arayüz Modülü'nün, TDXnet gibi bir iletişim işlemcisinin veri toplama yeteneğini birleştirir.. TDI, M serisi monitörleri (3500/40M, 3500/42M vb.) ile birlikte 3500 rafının RIM yuvasında çalışır.) sabit durum ve geçici dalga biçimi verilerini sürekli olarak toplamak ve bu verileri bir Ethernet bağlantısı aracılığıyla ana yazılımı. Statik veri yakalama TDI ile standarttır, ancak isteğe bağlı bir Kanal Etkinleştirme Diskini kullanmak dinamik veya geçici verilerin de yakalanmasına izin verecektir.TDI, 3500 rafında İletişim İşlemcisi işlevini dahil etmenin yanı sıra önceki iletişim işlemcilerine göre birkaç alanda iyileştirmeler yaptı..

TDI, tüm raf için ortak bazı işlevleri sağlar, ancak TDI kritik izleme yolunun bir parçası değildir ve genel izleme sisteminin düzgün ve normal çalışmasına hiçbir etkisi yoktur.Rack başına bir TDI veya RIM gereklidir.TDI, rafın sadece tek bir yuvasını işgal eder ve her zaman 1 numaralı yuvarlakta (güç kaynağının yanında) bulunur.

Üçlü Modüler Redundan (TMR) uygulamaları için 3500 Sistemi, TDI'nin TMR sürümünü gerektirir.TMR TDI ayrıca “monitor kanal karşılaştırması” yapar.. 3500 TMR yapılandırması, izleyici seçeneklerinde belirtilen ayarları kullanarak izleme oylamasını yürütür.TMR TDI sürekli olarak üç (3) fazla monitörden çıkışları karşılaştırır.Eğer TMR, bu monitörlerden birinden gelen bilgilerin artık geriye kalan ikisine eşit olmadığını tespit ederse (konfigür edilmiş bir yüzdede),Monitorun hatalı olduğunu işaretleyecek ve bir olayı Sistem Olay Listesi'ne yerleştirecek..

3500 rafını ya RUN moduna ya da PROGRAM moduna yerleştirmek için kullanılır.PROGRAM modu rafın normal çalışmasını sağlar ve aynı zamanda yerel veya uzak raf yapılandırmasını sağlarAnahtar, herhangi bir pozisyonda rafdan çıkarılabilir, anahtarın Yürüt veya Program pozisyonunda kalmasına izin verir.RUN konumundaki kilitleme anahtarı yetkisiz raf yeniden yapılandırmasını kısıtlamak için izin verirProgram pozisyonundaki kilit düğmesi, bir rafın herhangi bir zamanda uzaktan yeniden yapılandırılmasını sağlar.

3500 rafının normal bir şekilde çalıştığını veya rafın içinde bir hata tespit edildiğini belirtmek için röle. Kullanıcı, NOT OK durumunu bildirmek için ya “OPEN” ya da “CLOSED” bağlantısını seçebilir.Bu röle her zaman normal enerji ile çalışır..

Bu disk, TDI'nin destekleyeceği dinamik veri kanallarının sayısını etkinleştirmek için kullanılır; dinamik veriler dalga biçimlerini toplama yeteneğini ifade eder.Sabit durum noktaları, bir yazılım komutu veya alarm olayı nedeniyle dalga biçimi verilerini toplayan kanallardır., ve bu nedenle mevcut değerleri, planlı dalga biçimi yakalama ve alarm veri yakalamasını destekler.Geçici noktalar, makine hızı gibi parametreler değişimi nedeniyle dalga biçimi toplama ek yetenekleriyle sabit durum noktasının tüm işlevini sağlar.
