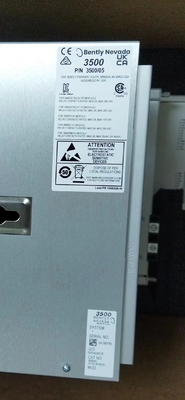

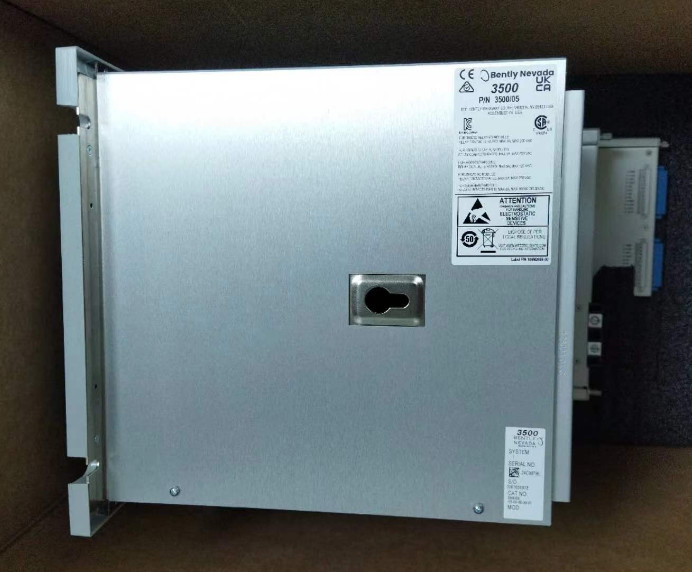

Bently Nevada 3500/05 Sistem Rack Makine Durumu İzleme

Bently Nevada3500/05 Sistem Rack Makine Durumu İzleme

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Rack, iki güç kaynağı ve yalnızca bu modüller için ayrılmış olan en sol rack pozisyonlarında bir TDI için yuva sağlar.Rack'taki kalan 14 yuva, monitörün herhangi bir kombinasyonunu barındırabilir., ekran, röle, Keyphasor modülü ve iletişim geçidi modülleri. Tüm modüller rafın arka planına takılır ve bir ana modül ve ilgili bir I / O modülü içerir.

I/O modülü, panel montaj sistemleri için rafın arkasına ve parket montaj sistemleri için ana modülün üstüne monte edilir. Standart raf derinliği 349 mm (13.75 inç),bölme montaj raf derinliği ise 267 mm'dir (10Çevre koruması için gerekli olduğunda veya temizlik havası kullanıldığında NEMA 4 ve 4X hava geçirmez koruması mevcuttur.

3500 monitör modüllerini ve güç kaynaklarını monte etmek için 3500 Sistem rafını kullanın.ve her modüle güç dağıtmak için gerekli güç kaynaklarını monte etmek için.

Bu raf biçimi, rafın arkasına erişim mümkün olmadığında rafı duvara veya panele monte eder. Kablolama bağlantıları ve I / O modülleri rafın önünden erişilebilir.

3500/05 Mini-Rack bu formatta mevcut değildir. Güç kaynakları ve raf arayüz modülü en sol raf pozisyonlarını işgal etmelidir.Kalan 14 raf pozisyonu (mini raf için yedi raf pozisyonu) herhangi bir modül kombinasyonu için kullanılabilir..

Dahili engelleri bulunan raflar, IS Earth bağlantısını 3500/05 rafına sağlamak için 3500/04-01 Dahili Engelleme Yerleştirme Modülü gerektirir.Bu topraklama modülü özel bir raf pozisyonu gerektirir.
