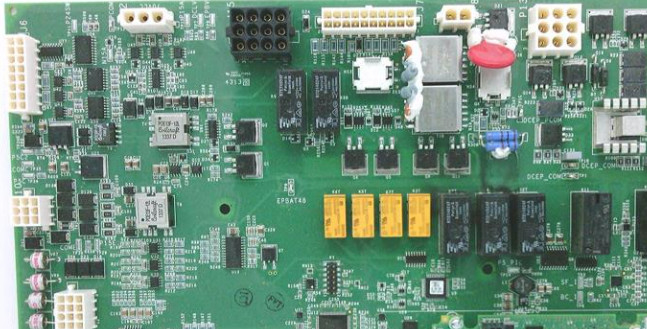

GE IS215WEPAH2AB Basılı devreler kartı Mark VI stokta DCS kartları

GEIS215WEPAH2AB Basılı devreler kartı Mark VI Stokta DCS kartları

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Eğitim verilerimde IS215WEPAH2AB modülü var bu modülün GE ürün yelpazesi içinde daha az yaygın veya özel bir bileşen olması mümkün.IS215WEPAH2AB modülü hakkında doğru ve ayrıntılı bilgi edinmek için, en güncel bilgi için resmi belgelere, teknik özelliklere bakmanızı veya doğrudan GE ile iletişime geçmenizi öneririm.

Mekanik bir aşırı hız bultuna sahip olmayan türbinlerde,Kontrol, ana işlemci kartından kontrol modülündeki VTUR kartına veya yedek koruma modülünden bir hareket komutu verebilir.. Hydraulic trip solenoids are wired with the negative side of the 24 V dc/125 V dc circuit connected to the TRPG which is driven from the VTUR in the control module(s) and the positive side connected to the TREG which is driven from the VPRO in each section of the backup protection module. A typical system trip initiated in the control module(s) will cause the analog control to drive the servo valve actuators closed to stop fuel or steam flow and de-energize (or energize) the hydraulic trip solenoids

VTUR'dan ve TRPG'den, cross-tripping kullanılırsa veya aşırı hız durumu tespit edilirse,sonra VTUR/TRPG, solenoidlerin bir tarafını ve VPTRO/TREG de solenoidlerin diğer tarafını tetikleyecektir..

Bir VSVO kartı, seçilebilir akım sürücüleri, LVDT'lerden, LVDR'lerden veya oran metrik LVDT'lerden geri bildirim sağlayan dört servo kanalı sağlar.Bazı sıvı yakıt sistemlerinde kullanılan akış bölücü geri bildiriminden gelen darbe hızı girişleri. TMR uygulamalarında, analog çıkışların oylamasını servo bobinlerine uzatmak için genellikle üç sarmal servo kullanılır. İki sarmal servo da kullanılabilir.Ya da üç LVDT/Rs geri bildirim sensörü düşük değer seçerek servo kanalı başına kullanılabilir, orta veya yüksek yazılım.
