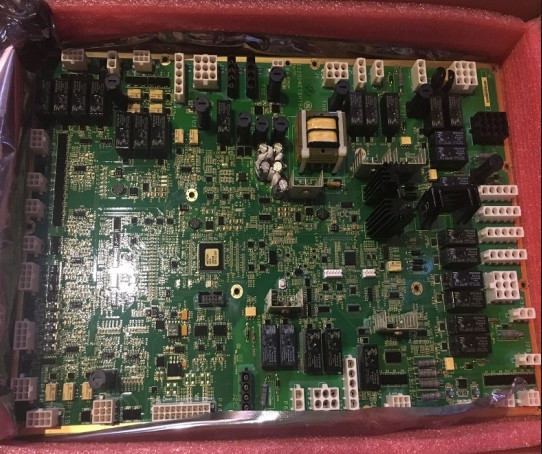

GE IS215WETAH1BB Endüstriyel Kontrol PLC Mark VI General Electric

GEIS215WETAH1BB Endüstriyel Kontrol PLC Mark VI General Electric

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Kontrol Modülü kontrol, koruma ve izleme işlevleri için kullanılır, ancak bazı uygulamalar yedek koruma gerektirir.Yedek acil aşırı hız koruması, mekanik bir aşırı hız bultuna sahip olmayan türbinler için her zaman sağlanır., ve yedek senkronizasyon kontrolü koruması genellikle jeneratör sürücüleri için sağlanır.IONet, Simplex ve üç kez gereksiz formlarda bulunan bir yedekleme koruma modülüne kadar genişletilmiştir.Üçlü gereksiz versiyon, türbin çalışırken değiştirilebilen üç bağımsız bölümden (güç kaynağı, işlemci, I / O) oluşur.

Mark VI kontrol sistemleri, küçük uygulamalar ve tek bir modülden birçok dağıtılmış modüle kadar kontrol alanlarındaki büyük entegre sistemler için basit ve üçlü redondan formlarda mevcuttur.Triple Module Redundant (TMR) adı, üç tamamen ayrı ve bağımsız Kontrol Modülü ile temel mimariden türetilmiştir.Mark VI, GE tarafından 1983'te geliştirilen üçüncü nesil üçlü redundant kontrol sistemidir.Verilerin oylanması dahil olmak üzere 40 ms'lik I/O kartlarının 21 slotlu VME raflarıGirişler, yazılım uygulanan hata toleransı (SIFT) adı verilen bir şemada yazılımda oy kullanılır.Her bir Kontrol Modülü'ndeki VCMI kartı, Kontrol Modülü arka düzleminden ve diğer modüllerden kendi IONet aracılığıyla girişler alır.

Üç Kontrol Modülünün her birindeki VCMI kartlarından gelen veriler, daha sonra veriyi uygulama yazılımının yürütülmesi için ana işlemci kartlarına göndermeden önce değiş tokuş edilir ve oylanır.Çıktı oylaması, kontrol valfleri için üç bobin servo ve hidrolik yolculuk solenoidleri gibi kritik çıkışlar için 3'ten 2 rölesi ile türbine uzatılır.İşlem kontrolü için 4-20ma çıkışları ve konumlandırıcılar için 0-200ma çıkışları içeren diğer çıkış oylama biçimleri mevcuttur.

Modül, birden fazla dijital sinyalin eşzamanlı izlenmesini sağlayan birden fazla giriş kanalı ile donatılmıştır.Aynı anda birden fazla cihazı veya sistemi izlemede esneklik sağlar, operasyonel verimliliği ve sistem izleme yeteneklerini artırmak.

Modül, denetim kontrolü ve veri alma (SCADA) sistemleri veya diğer kontrol ağları ile sorunsuz entegrasyon için iletişim arayüzleri sunar.kolay bir veri alışverişi ve izlenen dijital sinyallerin uzaktan izlenmesi veya kontrol edilmesini sağlayan.
