EA403 913-403-000-012 Yakınlık Ölçüm Sistemi, göreceli hareketin temassız ölçümüne izin verir

EA403 913-403-000-012Yakınlık ölçüm sistemi, göreceli yer değiştirmenin temassız ölçümüne izin verir.

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Sistem, bir TQ403 temassız sensörü ve bir IQS450 sinyal kondisyonerine dayanmaktadır.Sistem, dönüştürücü ucu ile hedef arasındaki mesafeye orantılı bir voltaj veya akım verir., örneğin bir makine şaftı.

Değiştiricinin aktif parçası, cihazın ucunun içinde kalıplanmış, (poliamid-imid) yapılmış bir tel sarmalıdır. Değiştiricinin vücudu paslanmaz çelikten yapılmıştır. Hedef malzemesi,Her durumda, metal olsun.

Değiştiricinin gövdesi sadece metrik iplik ile mevcuttur. TQ403 kendi kendine kilitlenen minyatür bir koaksiyel konektörle sonlanan entegre bir koaksiyel kabloya sahiptir.Çeşitli kablo uzunlukları (integral ve uzatma) sipariş edilebilir.

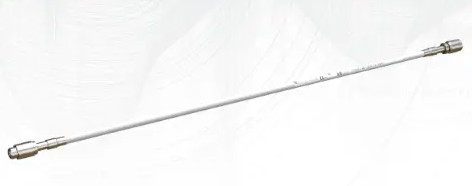

TQ403 dönüştürücü, ön ucunu etkili bir şekilde uzatmak için tek bir EA403 uzatma kablosuyla eşleştirilebilir.Entegre ve uzatma kabloları arasındaki bağlantının mekanik ve çevresel korunması için bağlantı kutuları ve bağlantı koruyucuları mevcuttur..

TQ4xx tabanlı yakınlık ölçüm sistemleri, modüller (kartlar) veya modüller gibi ilgili makine izleme sistemleri veya başka bir güç kaynağı ile güçlendirilebilir.

IQS450 sinyal kondisyonerinde, dönüştürücüye bir sürücü sinyali sağlayan yüksek frekanslı modülatör/demodülatör bulunur.Bu boşluğu ölçmek için kullanılan gerekli elektromanyetik alanı üretirKondisyoner devresi yüksek kaliteli bileşenlerden yapılmıştır ve alüminyum ekstrüzyonda monte edilmiştir.
