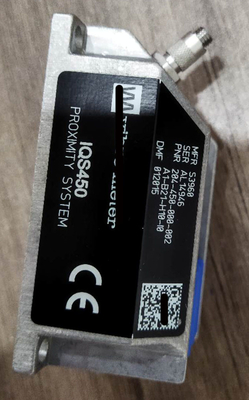

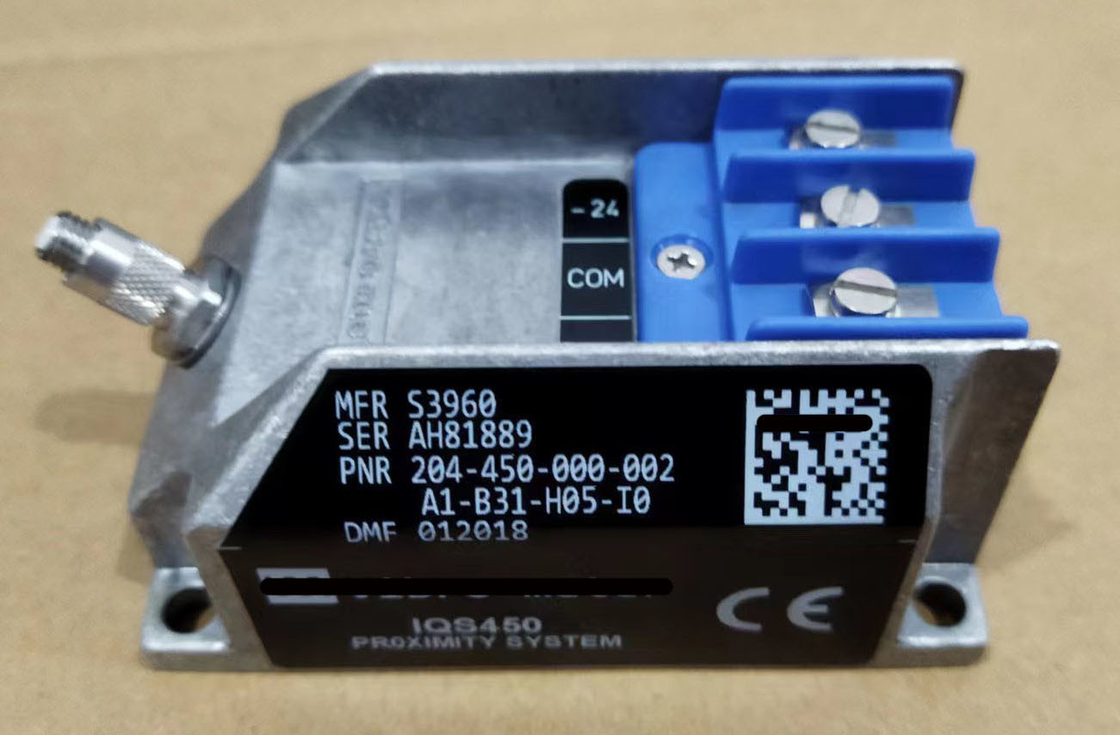

IQS450 204-450-000-001 Sinyal Kondisyoner Yakınlık Ölçüm Sistemi

IQS450 204-450-000-001Sinyal Kondisyoner Yakınlık Ölçüm Sistemi

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

IQS 450 sinyal kondisyoner, 85°C'ye kadar yüksek ortam sıcaklıklarında çalışacaktır, ancak bunun için maksimum giriş voltajının düşürülmesi gerekir.Besleme voltajı ve maksimum. aşağıdaki grafikte gösterildiği gibi, besleme voltajı.

Bu yakınlık ölçüm sistemi, hareket eden makine elemanlarının göreceli yer değiştirmesini temassız olarak ölçmeyi sağlar.

Sistem, bir TQ403 temassız sensörü ve bir IQS450 sinyal kondisyonerine dayanmaktadır.Sistem, dönüştürücü ucu ile hedef arasındaki mesafeye orantılı bir voltaj veya akım verir., örneğin bir makine şaftı.

Değiştiricinin aktif parçası, cihazın ucunun içine kalıplanmış bir tel sarmalıdır. Değiştiricinin vücudu paslanmaz çelikten yapılır. Hedef malzeme her durumda metal olmalıdır.

Voltaj çıkışı, 3 tel konfigürasyonu

• Min. GAP voltajı: -1.6 V

GAP: -17.6 V

• Dinamik aralığı: 16 V

• Çıkış impedansı: 500 Ω

• Kısa devre akımı: 45 mA

Akım çıkışı, 2 tel konfigürasyonu

• Min. GAP'deki akım: 15.5 mA

• Akım en fazla: 20.5 mA

• Dinamik aralığı: 5 mA

Çıktı kapasitesi: 1 nF

Çıktı endüktansı: 100 μH
