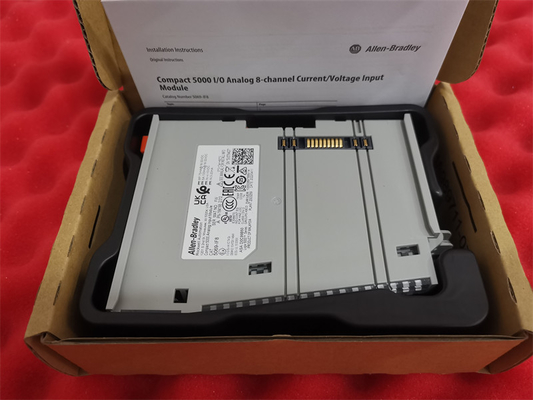

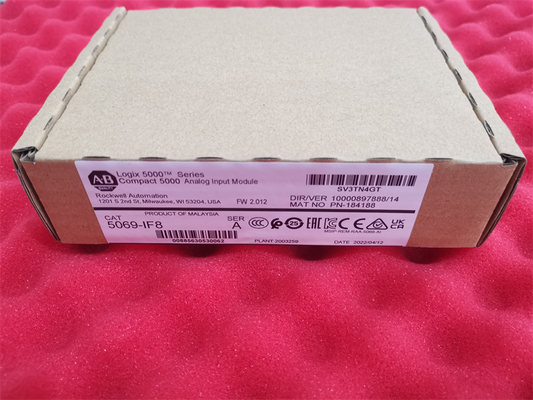

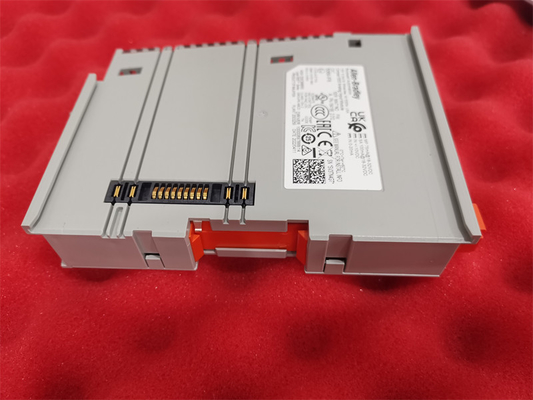

Allen-Bradley 5069-IF8 Sekiz (8) diferansiyel analog giriş kanalı modülü

Allen-Bradley 5069-IF8, Compact 5000 I/O modülüdür. Bu modül, esas olarak Sekiz (8) diferansiyel giriş kanalına sahip bir analog giriş modülüdür. Uyumlu Voltaj sinyali aralığı ±10VDC'dir.0-10VDC ve 0-5VDC geçerli iken Akım sinyali aralığı 0-20 mA ve 4-20 mA'dır..

5069-IF8, tipik olarak analog sensörleri ve vericiyi birbirine bağlamak için kullanılır. Bu modül analog sinyali kabul eder ve alınan verileri dijital bilgiye dönüştürür.Dönüştürme, Sigma-Delta Two 24 bitlik çoklu analog-dijital dönüştürücü (ADC) aracılığıyla gerçekleştirilir. Dönüştürülen veriler IEEE 32 bit hareketli nokta verisi biçiminde kaydedilir. Dönüştürülen dijital veriler Onboard veriler alarm etkinleştirmek için daha fazla işlenebilir,Mühendislik birimlerine ölçeklendirme ve Gerçek zamanlı kanal örnekleme.

Bu modülün kanal başına tarama süresi 625 μs ve grup başına 2,5 ms'tir. Ayrıca 5, 10 (50/60 Varsayılan), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Bu filtre ayarları genellikle verileri, özellikle de düzensiz ve kısa bir süre içinde hızla değişen giriş verilerini doğrusallaştırmak için kullanılır.Ek olarak, bu modül bir Otoyol Adreslenebilir Uzaktan Transducer (HART) terminalı ile kullanılabilir.HART verici uyumluluğu için mevcut döngüye dirençBu modülde yerleşik bir aşırı voltaj koruması ve açık devre algılama vardır.Voltaj ve 4...20 mA aralığı için < 2 s, < 2 s.

Bu modülün kanaldan kanala ortak mod voltajı +/- 10V'dir.Ayrıca, hem voltaj hem de akım modlarında +/- 30V DC'nin maksimum aşırı voltaj koruması ve hem de akım modunda +/- 30 mA'nın maksimum aşırı akım koruması ile birlikte gelir.Bu sürücü 8 sarı/kırmızı I/O göstergesi LED ve 1 yeşil/kırmızı modül göstergesi LED ile birlikte gelir, açık tip bir kabın kullanır ve fabrika kalibrelidir.MOD Gücü veya bu modülün modül otobüs gücü, her iki aralık için de bir gerilim aralığına ve 18-32V DC'lik bir geçiş gerilimi aralığına sahiptir., maksimum akım 75 mA, ve en yüksek nominal akım 9,55 mA'dır. 5069-IF8 modülünde bir sensör aktüatörü (SA) Field Power voltaj aralığı 18-32V DC,Geçiş voltaj aralığı 0-32V DC'dir., maksimum Field Power akımı 100 mA'dır ve modülün en yüksek nominal akımı 9.95 A'dır. Maksimum güç dağılımı voltaj modunda 2.1 W ve akım modunda 2.4 W'dir.Maksimum ısı dağılımı ise 7.2 BTU/saat gerilim modunda ve 8.2 BTU/saat akım modunda. Ayrıca 0-60 oC sıcaklıkta en iyi şekilde çalışır ve -40-85 oC sıcaklıkta saklanabilir.
