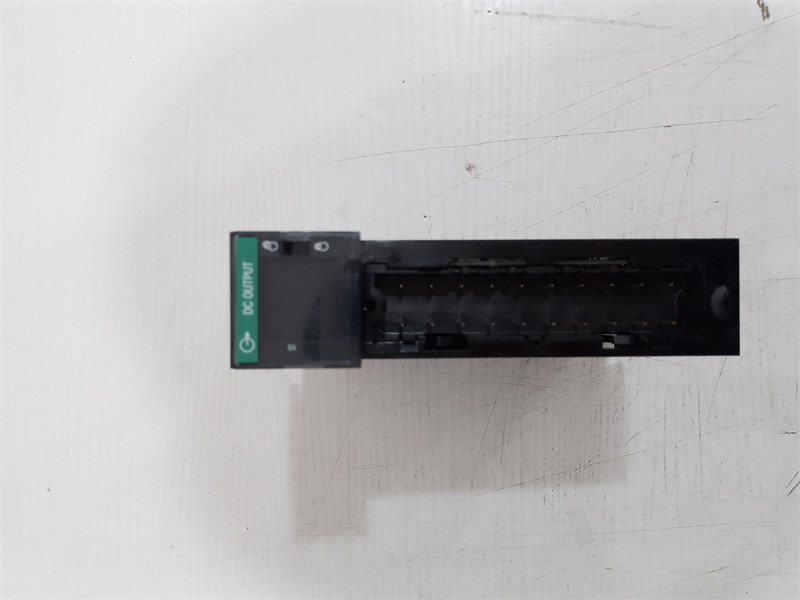

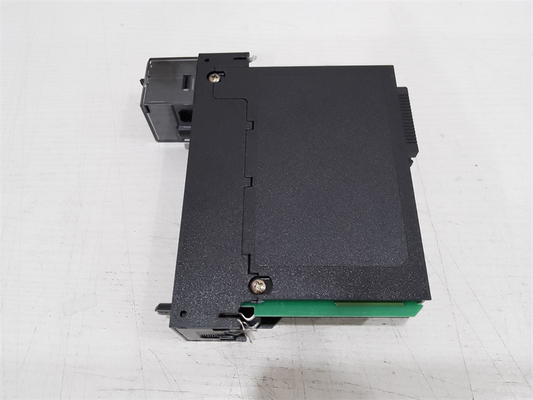

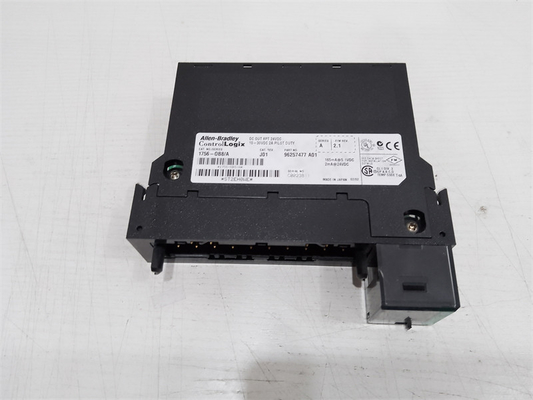

Allen-Bradley 1756-OB8 ControlLogix Digital DC 8 çıkış modülü 24VDC

Allen-Bradley 1756-OB8, bir ControlLogix ayrık çıkış modülüdür. Bu modül, nominal değeri 24VDC ile 10-30 VDC arasında bir çıkış voltaj aralığı sunar.Aynı anda çalışan elektrik yüklerinin yanı sıra AC yüklerinin de çalışması için kullanılır, bir ara döngü ile kullanılır.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleYerel bir I/O bileşeni olarak veya dağıtılmış bir I/O sisteminin bir parçası olarak hareket ederek uyumludur.Herhangi bir mevcut 1756-ControlLogix şasiye monte edilebilir ve standart veya güç kaynağı modülleri boyunca çalışabilir.

1756-OB8'nin 5.1 VDC'de 165 mA ve 24VDC'de 2 mA'lık bir arka plan akım çekimi var. Toplam arka plan gücü 0.89 W ve 2.5 W @ 60 ° C (140 ° F) güç dağılımı ve 8.Bu çıkış modülünün her kanalı modül başına 2 Ampere @ 60 °C (140 °F) ve 8 Ampere @ 60 °C (140 °F) sunabilir.

Bu modül, modülün her kanalını elektrik yüklerine bağlamak için çıkarılabilir bir terminal bloğu (RTB) kullanır.Uyumlu RTB'ler 1756-TBNH ve 1756-TBSH olup uygun RTB anahtarlaması kullanıcı tarafından tanımlanır.Mekanik anahtarlama.

Modül parametrelerinin ve özelliklerinin daha da değiştirilebileceği donanım konfigürasyonuna girilir/ Bu parametrelerin bazıları Request Packet Interval (RPI), filtre süresi,Modül inhibisyonu ve diğerleri..

Bu modül, 1756-TBNH veya 1756-TBSH (20 pinli RTB) olabilen bir çıkarılabilir terminal bloğu (RTB) kullanır.Sadece dinle - raf optimizasyonu1756-OB8 modülü için pilot görevi de mevcuttur.

1756-OB8 modülü, 12/24 volt DC kaynağı bir voltaj kategorisine ve 10 ila 30 volt DC bir çalışma aralığına sahiptir. Akım çekimi 5.1V'de 165 mA ve 24V'de 2 mA'dır.,En fazla 2,5 W'luk bir dağılım ile 60 derece Sersüs (140 derece Fahrenheit) ve 8.53 BTU/saat bir ısı dağılımıyla.Bu modülün en fazla durum dışı sızıntı akımı, bir noktada ve bir durum içi sırasında 1 mA'dır., 2 A'da 1.2V DC'nin maksimum gerilim düşüşüne sahiptir. Ayrıca 60 derece Sarsı'da bir noktada 2 A'nın maksimum akımına ve modül başına 60 derece Sarsı'da 8 A'nın maksimum akımına sahiptir.Her bir noktasında 4 A'lık bir artış akımı, her biri 10 ms'lik, 60 °C'de her 1 saniyede bir tekrarlanabilir ve en düşük yük akımı noktası başına 2 mA'dır.. Modülün izolasyon voltajı 250V'de sürekli. Bu modül ayrıca hata modundaki durumları nokta başına ve program modundaki durumları nokta başına değiştirmenizi sağlar.İkisinin de seçeneği Son Durumu Tutmak.1756-OB8 modülü için sıcaklık aralıkları, çalıştırıldığında 0 ila 60 derece Selçüs ve çalıştırılmadığında -40 ila 85 derece Selçüs arasındadır.Ayrıca, maksimum çevresel hava sıcaklığı 60 derece Selçüs ve yoğunlaşmayan göreceli nemliği% 5 ila% 95'tir..
