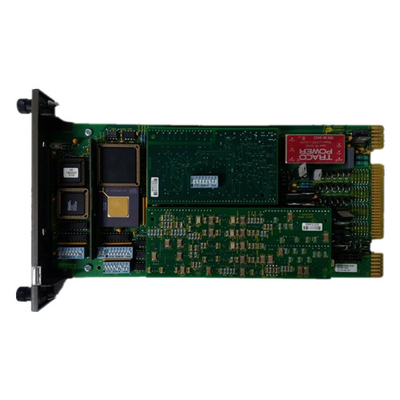

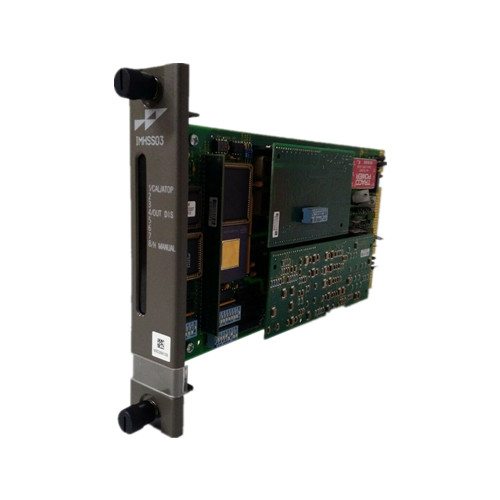

IMHSS03 ABB Bailey Infi 90 Senfoni Analog Giriş Modülü 15 Nokta PLC Yedek Parçaları
Ürün Detayları:
| Marka adı |
ABB |
| modeli |
IMHSS03 |
| ürün kimliği |
N/A |
| Koşul |
Yeni |
| Brüt ağırlık |
2,2 lb / 35,2 oz / 1 kg |
| Paket boyutu |
7" x 7" x 4"(18 cm x 18 cm x 10 cm) |
| Menşei ülke |
Estonya |
| Teslim süresi |
Stokta var |
| Nakliye Limanı |
Xiamen |
| Ödeme |
T/T |
| Satış fiyatı |
Sorgu |
| Renk |
malzemeye bağlıdır |
| Garanti |
12 ay |
| Teslim süresi |
5-8 iş günü |
| kurye ortakları |
DHL, UPS, TNT, FedEx ve EMS |
Ek bilgi:
| modeli |
IMHSS03 |
|
Güç Gereksinimleri
Çalışma gerilimi
Güç dağılımı
|
+5 VDC, tipik 576 mA'da ±%5
+15 VDC, tipik 15 mA'da ±%5
-15 VDC, tipik 12 mA'da ±%5
+24 VDC, tipik 335 mA'da ±%10 (sonlandırma ünitesinden)
2,88 W (+5 VDC) tipik
0,23 W (+15 VDC) tipik
0,18 W (-15 VDC) tipik
8,04 W (24 VDC) tipik
|
|
CE işareti beyanı (IMFCS01 için beklemede)
EMC96 Direktifi 89/336/EEC
Alçak Gerilim Direktifi 73/23/EEC
|
Bu ürün, bir Symphony kabinine kurulduğunda, CE işareti için aşağıdaki Direktifler/Standartlar ile uyumludur.
EN50082-2 Genel Bağışıklık Standardı - Bölüm 2: Endüstriyel Çevre
EN50081-2 Genel Emisyon Standardı - Bölüm 2: Endüstriyel Çevre
EN61010-1 Ölçme için Elektrikli Ekipman için Güvenlik Gereksinimleri,
Kontrol ve Laboratuvar Kullanımı - Bölüm 1: Genel Gereklilikler
|
| Dalgalanma koruması |
IEEE-472-1974 aşırı gerilim dayanım yeteneği testini karşılar
|
|
çevre
Ortam sıcaklığı
Bağıl nem
Rakım
Hava kalitesi
|
0° - 70°C (32° - 158°F)
55°C'ye (131°F) kadar %5 ila %95 (yoğuşmasız)
70°C'de (158°F) %5 ila %45 (yoğuşmasız)
Deniz seviyesi 3 km'ye (1.86 mil)
aşındırıcı olmayan
|
| Montaj |
Standart bir modül montaj ünitesinde bir yuva kaplar. |
| sertifika |
Sıradan (tehlikeli olmayan) bir yerde proses kontrol ekipmanı olarak CSA sertifikalı. |
Açıklama:
Harmony raf G/Ç, proses sinyallerini SymphonyTM Kurumsal Yönetim ve Kontrol Sistemine arayüzlemek için çeşitli giriş ve çıkış cihazlarını içerir.Türbin kontrolünde kullanılan bir IMHSS03 Hidrolik Servo modülü ve bir IMFCS01 Frekans Sayacı modülü arayüzü saha girişleri ve çıkışları.Modüllerin her biri, bir modül montaj ünitesindeki (MMU) bir yuvayı kaplayan tek bir baskılı devre kartından oluşur.Genel olarak, baskılı devre kartı üzerindeki atlama telleri ve anahtarlar ile sonlandırma birimindeki atlama telleri ve dipşöntler, modülü ve I/O kanallarını yapılandırır.Bir kablo, G/Ç modülünü sonlandırma ünitesine bağlar.Saha kablolaması için fiziksel bağlantı noktaları sonlandırma ünitesindedir.
IMHSS03 Hidrolik Servo modülü, bir valf konumu kontrol modülüdür.Hidrolik aktüatörün manuel veya otomatik kontrolünü sağlamak için bir Harmony kontrolörünün bir servo valfi veya I/H dönüştürücüsünü çalıştırabileceği bir arayüz sağlar.Kontrolör, modül giriş/çıkış kanallarını yapılandırmak ve bunlara erişmek için fonksiyon kodu 55 veya 150'yi (hidrolik servo) kullanır.Modülün tipik kullanımları, buhar türbini gaz kelebeği ve kontrol valflerinin, gaz türbini yakıt valflerinin, giriş kılavuz kanatlarının ve meme açısının konumlandırılmasıdır.IMHSS03 modülü, servo valfe giden akımı düzenleyerek aktüatör konumunda bir değişiklik başlatabilir.Hidrolik aktüatör daha sonra örneğin bir gaz türbini yakıt valfini veya bir buhar ayar valfini konumlandırabilir.Valf açılırken veya kapanırken, türbine giden yakıt veya buhar akışını düzenler, böylece türbin hızını kontrol eder.Doğrusal değişken bir diferansiyel transformatör (LVDT), hidrolik servo modülüne aktüatör konumu geri bildirimi sağlar.IMHSS03 modülü, yerleşik mikroişlemci, bellek ve iletişim devresine sahip akıllı bir G/Ç modülüdür.Çoğu uygulamada, IMHSS03 modülü, IMFCS01 Frekans Sayacı modülü ile birlikte çalışır.
