IMFEC12 ABB Bailey Infi 90 Senfoni Analog Giriş Modülü 15 Nokta PLC Yedek Parçaları
Ürün Detayları:
| Marka adı |
ABB |
| modeli |
IMFEC12 |
| ürün kimliği |
N/A |
| Koşul |
Yeni |
| Brüt ağırlık |
2,2 lb / 35,2 oz / 1 kg |
| Paket boyutu |
7" x 7" x 4"(18 cm x 18 cm x 10 cm) |
| Menşei ülke |
Estonya |
| Teslim süresi |
Stokta var |
| Nakliye Limanı |
Xiamen |
| Ödeme |
T/T |
| Satış fiyatı |
Sorgu |
| Renk |
malzemeye bağlıdır |
| Garanti |
12 ay |
| Teslim süresi |
5-8 iş günü |
| kurye ortakları |
DHL, UPS, TNT, FedEx ve EMS |
Ek bilgi:
| modeli |
IMFEC12 |
|
Güç Gereksinimleri
Çalışma gücü
Güç dağılımı
Aşırı gerilim kategorisi
|
5 VDC, 85 mA'da tipik ±%5
+15 VDC, tipik 25 mA'da ±%5
-15 VDC, tipik 20 mA'da ±%5
1,1 W tipik
ANSI/ISA S82.01-1994 uyarınca güç için I
|
İşletme
Analog girişler
Analog giriş aralıkları
Analog güncellemeler
FSK dijital güncellemeleri (yalnızca IMFEC11)
A/D çözünürlüğü
Analog doğruluk
4 ila 20 mA
1 ila 5 VDC
0 ila 5 VDC
0 ila 10 VDC
-10 ila +10 VDC
0 ila 1 VDC
FSK dijital doğruluğu (yalnızca IMFEC11)
Ortak mod voltajı
Ortak mod reddi
Normal mod reddi
giriş empedansı
Aşırı gerilim kategorisi
|
15 bağımsız olarak yapılandırılmış kanal
4 ila 20 mA, 1 ila 5 VDC, 0 ila 1 VDC,
0 ila 5 VDC, 0 ila 10 VDC, -10 ila +10 VDC
A/D dönüşümleri 5 kez/sn
3 ila 10 kez/sn (field bus konfigürasyonunda)
polarite ile 14 bit
%0.1
%0.1
%0.1
%0.1
%0.1
%0.25
Her giriş için verici doğruluğu ile aynı
-12 VDC minimum, +15 VDC maksimum
±12 VDC (±1 VDC) giriş aralığı
±10 VDC (±5 VDC) giriş aralığı
±5 VDC (±10 VDC) giriş aralığı
50/60 Hz'de minimum 90 dB
50/60 Hz'de minimum 70 dB
1 MΩ'den büyük (her kanal)
ANSI/ISA S82.01-1994 uyarınca girişler için III
|
| Montaj |
Standart INFI 90 OPEN modül montaj ünitesinde (MMU) tek bir yuva kaplar |
|
sertifika
Kanada Standartlar Birliği (CSA) Factory Mutual (FM) (beklemede)
|
Sıradan (tehlikesiz) bir yerde proses kontrol ekipmanı olarak kullanım için onaylanmıştır Aşağıdaki kategoriler için onay, şunlar için teşvik edici değildir: Sınıf I Bölüm 2, Grup A,B,C,D Sınıf II, Bölüm 2, Grup F,G |
Açıklama:
IMFEC12 Yüksek Düzeyli Analog Giriş (FEC) modülü, yalnızca çok işlevli işlemci (MFP) veya çok işlevli denetleyici (MFC) modülüne 15 kanal analog sinyal girişi yapar.IMFEC11 Yüksek Seviye Analog Giriş (FEC) modülü, MFP veya MFC modülüne 15 kanal analog veya frekans kaydırma anahtarlı (FSK) dijital sinyal girişi yapar.IMFEC11 modülü, IMFEC12 modülünün tüm işlevlerini yerine getirir ve ayrıca bir alan veriyolu veya noktadan noktaya konfigürasyonda FSK dijital akıllı vericilerinin Bailey-Fischer & Porter hattı ve diğer akıllı cihazlar ile iletişim sağlar.
Kurulum ve uygulama personeli, elektronik enstrümantasyon ve proses kontrolünde sağlam bir altyapıya sahip olmalıdır.Elektronik enstrümantasyon için uygun topraklama ve güvenlik prosedürlerine aşina olmalıdırlar.Operatörler süreç hakkında bilgi sahibi olmalı ve modülü çalıştırmadan önce bu talimatı okumalı ve anlamalıdır.

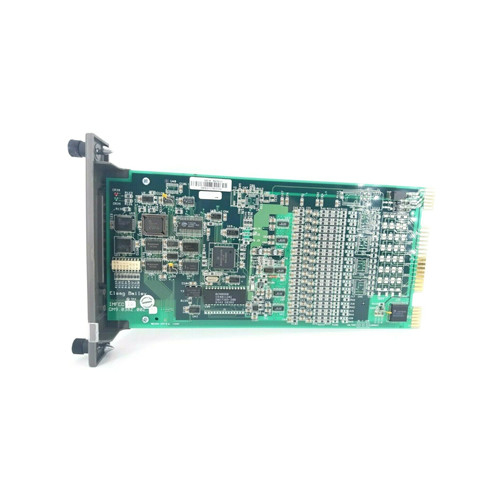

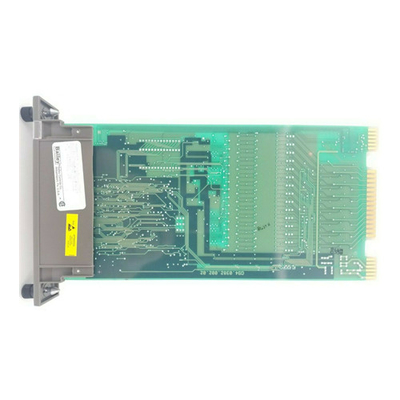

FEC modülü, yerleşik mikroişlemci, bellek, analogdan dijitale dönüştürücü ve iletişim devresine sahip akıllı bir modüldür.Modül, bir modül montaj biriminde (MMU) bir yuvayı kaplayan tek bir baskılı devre kartıdır.Modül ön yüzündeki iki sabit mandal, onu modül montaj ünitesine sabitler.Modül, harici sinyaller (verici girişleri ve iletişim), sistem iletişimi (G/Ç genişletici veriyolu) ve güç için üç kart kenarı konektörüne sahiptir.Modül, bir kablo bağlantısı aracılığıyla bir sonlandırma ünitesine (TU) veya sonlandırma modülüne (TM) giriş alır.Saha cihazlarından gelen kablolama, sonlandırma ünitesi veya sonlandırma modülü üzerindeki terminal bloklarına bağlanır.IMFEC11 devre kartının 18 jumper'ı vardır;çalışma ve iletişim modunun seçilmesine izin veren üç jumper (J2, J3 ve J4) ve voltaj/akım girişini (J6 ila J20) seçen 15 jumper.Bir dip anahtarı ayarı (S1), modülün G/Ç genişletici veri yolu adresini tutar.
