Ic200etm001 Kılavuzu General Electric Versamax Plc Genişletme Konnektörü

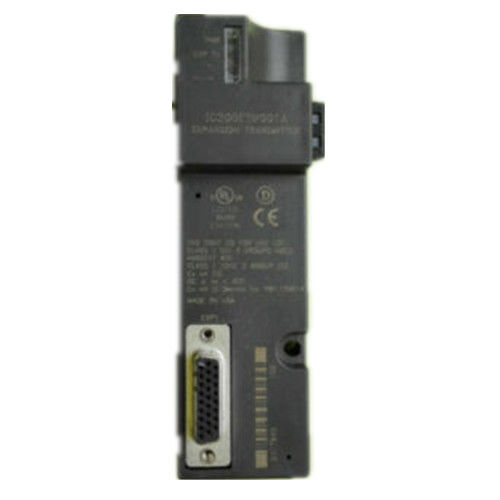

GE Fanuc Automation IC200ETM001 modülü, VersaMax PLC'yi 7 adede kadar ek raf barındıracak şekilde genişleten bir genişletme konektörüdür.Her ek raf, alan veriyolu iletişim modülleri dahil olmak üzere 8 adede kadar giriş / çıkış modülü tutabilir.Modülün önünde 26 pimli bir dişi konektör ile birlikte gelir.Konektör, modülü bir genişletme alıcı modülüne bağlamak için kullanılır.Modülün sol üst köşesinde 16 pimli bir erkek seri bağlantı noktası konektörü bulduğunuzdan emin olun.Bu, aygıt yazılımı güncellemelerini bitişik NIU'ya yüklemek için kullanılan bir seri programlama bağlantı noktasıdır.

IC200ETM001 modülü ayrıca yüksek hızlı bir genişletme arayüzü ve modülün güç durumunu ve genişletme arayüzünün durumunu görüntülemek için 2 LED göstergesi ile birlikte gelir.Güç LED'i, modüle CPU veya NIU'dan 5V DC sağlandığını gösterir.Modülün CPU'dan veya NIU'dan ayrıldığını veya CPU'dan güç iletiminin kesildiğini belirtmek için KAPANIR.EXP TX LED'i, genişletme vericisi ile Bus alıcı modülleri arasındaki iletişimi göstermek için yanıp söner.İkisi arasında iletişim yoksa KAPALI kalır.Genişletme alıcı modülleri iki modül halinde gelir: İzole modül - ERM001 ve İzole olmayan modül - ERM002.

Genişletme modülü bir DIN rayı üzerine kurulur.Aynı DIN rayı üzerinde, kendisini bir VersaMax CPU veya NIU modülünün sol tarafına bağlar.Genişletme raflarında 7 adede kadar alıcı modülü bağlayabilir.Genel genişletme kablosu uzunluğu, kullanılan genişletme alıcı modülünün türüne bağlıdır.İzole modül ERM001 için 15 metre ve ERM002 için 750 metre.

Modüller ve taşıyıcılar, 35 mm x 7,5 mm DIN rayının aynı bölümüne kurulmalıdır.Doğru topraklama için rayın boyanmamış bir yüzeye sahip olması gerekir.DIN'nin, birbirinden 6 inç uzaklıkta olması gereken vidalarla bir panele sabitlenmesi önerilir.Etiket önce modülün sol üst köşesinde bulunan küçük erişim kapağının içine yerleştirilir.Genişletme modülü daha sonra genişletme rafının sol ucunda bulunan DIN rayına takılır.Modül DIN rayına kolayca oturduğundan montaj sırasında herhangi bir alet gerekmez.Genişletme rafı kimliği (1'den 7'ye kadar) erişim kapısının altındaki döner anahtar kullanılarak seçilir.Güç kaynağı modülü daha sonra genişletme alıcısına takılır ve güç açılır ve LED'ler gözlenir.

Çıkarmak için raf gücünü kapatın ve güç kaynağını genişletme alıcı modülünden çıkarın.Daha sonra, genişletme modülünü diğer modüllerden DIN rayı üzerinde kaydırın.Son olarak, modülü DIN rayından söküp kaldırmak için bir tornavida kullanın.

Genişletme modülü başlangıçta, genişletme kablosunun maksimum uzunluğu için 250 bit / saniye veri hızında çalışacak şekilde ayarlanmıştır.Toplam uzunluk 250 metrenin altında ölçülürse ve sistemde ERM002 modülü yoksa, VersaMax PLC hızın 1 Mbit / saniyeye ayarlanmasını mümkün kılar.Bir NIU I / O İstasyonunda, veri hızı sabit kalır ve 250 Kbit'lik varsayılan hızından ayarlanamaz.
