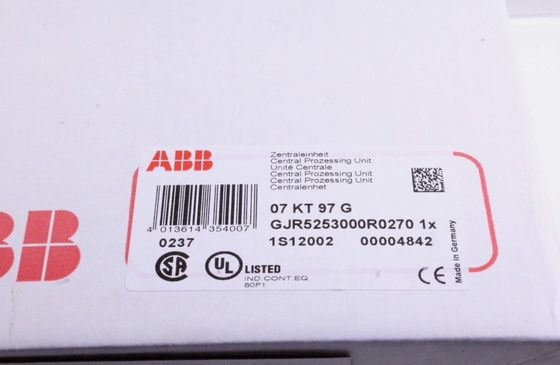

07KT97 GJR5253000R0270 ABB Merkezi İşlem Birimi PLC Sistemleri

07KT97 GJR5253000R0270 ABB Merkezi İşlem Birimi PLC Sistemleri

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

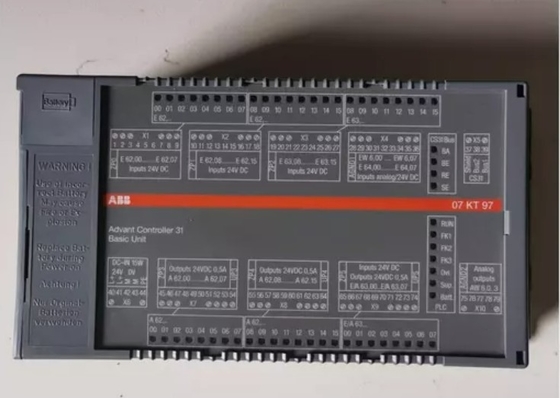

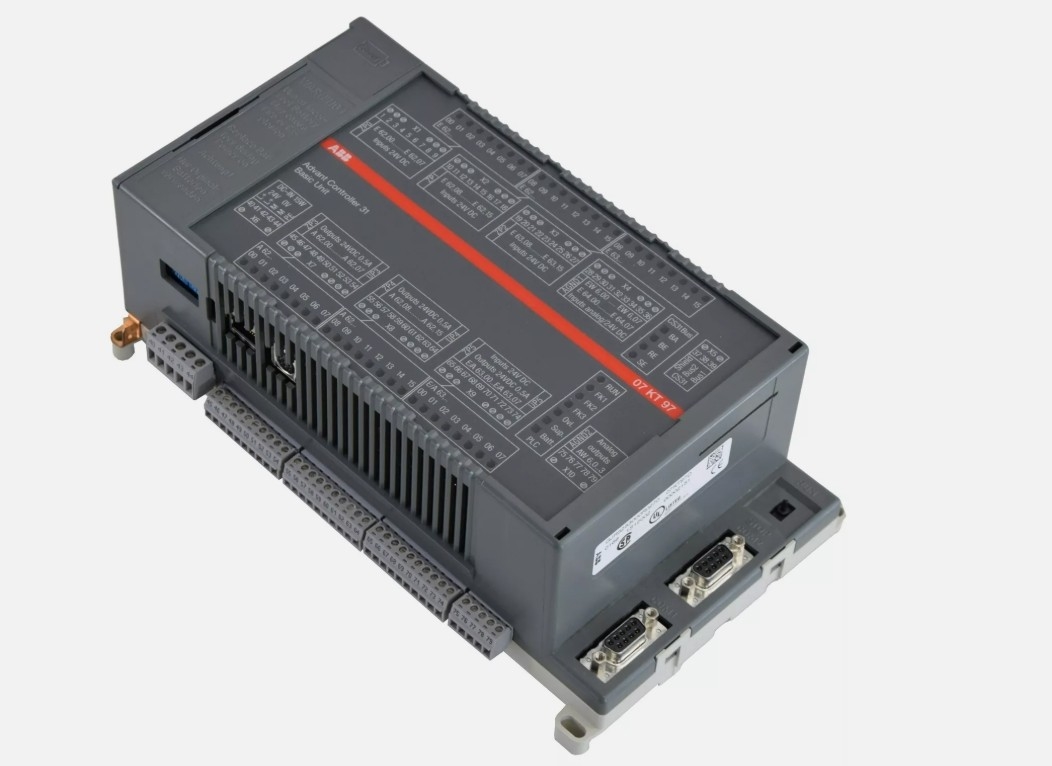

Temel birim 07 KT 97 R200, tüm uygulamalar için standart cihazdır.07 KT 95 veya 07 KT 96) ve ayrıca genişletilmiş performans (e).g. 07 KT 97 R260 ARCNET bağlantısı ile, 07 KT 97 R0220 PROFIBUS bağlantısı ile ve 07 KT 97 R0262 hem ARCNET hem de PROFIBUS bağlantısı ile).Bu belge, temel birim 07 KT 97 R200'ü tanımlar ve daha sonra sadece farklılıkları gösteren diğer cihazların veri sayfalarını ekler..

Farklı girişler, uzaktan izole olmayan analog sensörler kullanılırsa (örneğin eksi terminal uzaktan topraklanmıştır) çok yararlıdır.Yerleşim potansiyeli AGND1 ile aynı olmadığından, ölçüm hatalarını telafi etmek için bipolar olarak ölçülmelidir. Ek olarak, tek kutup konfigürasyonu durumunda, AGND1 doğrudan uzak toprak potansiyeline bağlanacaktır.Bu, kabul edilemez (ve muhtemelen tehlikeli) topraklama döngüsüne neden olur..

Diferansiyel girişleri kullanan tüm konfigürasyonlarda iki bitişik analog giriş birbirine aittir (örneğin EW 6,00 ve EW 6,01). Ölçülen değer çıkarma yoluyla hesaplanır.Alt adresli kanalın değeri, daha yüksek adresli kanalın değerinden çıkarılır..

Eğer terminaller dijital çıkışlar olarak kullanılırsa, çıkış sinyalleri "1" tekrar okunabilir girişle bireysel olarak izlenir.ilgili çıkış grubu için genel bir hata mesajı oluşturulur. Hata kırmızı LED Ovl. ve PLC'nin hata bayrakları ile gösterilir. Hata aşırı yüklenme, kısa devre veya kayıp güç kaynağı voltajı UP5/ZP5 nedeniyle olabilir.Çıktıların teknik özellikleri diğer dijital çıkışlarla aynıdır..

Veri sayfası bağlantısı:

ABB 07KT97 GJR5253000R0270.pdf
