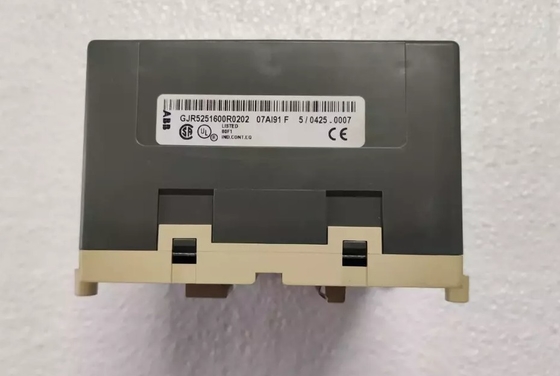

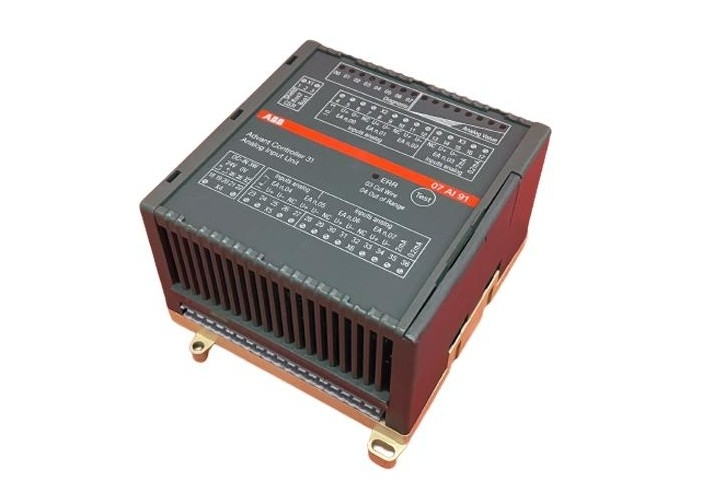

ABB 07AI91 GJR5251600R0202 Analog I/O Modülü Denetleyicisi Giriş Birimi

ABB 07AI91 GJR5251600R0202 Analog I/O Modülü Denetleyicisi Giriş Birimi

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

Analog giriş modülü 07 AI 91, CS31 sistem otobüsünde uzaktan modül olarak kullanılır.Kanallar aşağıdaki sıcaklık veya gerilim sensörlerinin bağlantısı için çift olarak yapılandırılabilir:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (dış 250 Ω dirençli) Pt100 / Pt1000 doğrusallaştırma ile.Sadece elektrikle izole edilmiş sensörler kullanılabilir.± 5 V aralığı, ek bir harici 250 Ω direnç ile 0..20 mA ölçüm için de kullanılabilir.

Giriş kanallarının yapılandırılması ve modül adresinin ayarlanması, DIL anahtarları ile gerçekleştirilir. 07 AI 91 kelime giriş aralığında bir modül adresini (grup numarası) kullanır.8 kanalın her biri 16 bit kullanıyor.Birim 24 V DC ile beslenir. CS31 sistem otobüsü bağlantısı birimin geri kalanından elektrikli olarak izole edilmiştir.Modül, bir dizi teşhis fonksiyonu sunar (bakınız "Teste ve gösterimler" bölümüne)Teşhis fonksiyonları tüm kanallar için kendi kendini kalibre eder.

Bu ünite referansı 07AI91 - GJR5251600R0202 ve marka ABB, AC31 aralığının bir parçasıdır. 07 AI 91 kelime giriş aralığında bir modül adresi (grup numarası) kullanır. 8 kanalın her biri 16 bit kullanır.Birim 24 V DC ile beslenir.CS31 sistem otobüsü bağlantısı, ünitenin geri kalanından elektrikle izole edilmiştir.Teşhis fonksiyonları tüm kanallar için kendi kendini kalibre eder.. AC800M serisi modülü, endüstriyel robot yedek parçaları DSQC serisi, Bailey INFI 90,800xA, Master Software ile Advant OCS, MOD 300 yazılımı ile Advant OCS,Bağımsız - Süreç endüstrisi için dağıtılmış kontrol sistemi Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, güvenlik sistemleri vb.

Tüm analog giriş modülleri, iç analog-dijital dönüşüm gerçekleştirir. Dönüşümden sonra, çözünürlüğe bağlı olarak analog değer 8 veya 12 bit ile temsil edilir.Bu ilgili bitleri (analog bilgileri içeren bitler) işlemek ve saklamak içinTüm analog çıkış modülleri iç dijital-analog dönüşümü gerçekleştirir.Dönüştürmeden önceki dijital değer (8 veya 12 ilgili bitten oluşan) 16 bitlik bir kelime olarak depolanır.

Veri sayfası bağlantısı:

ABB 07AI91 GJR5251600R0202.pdf
