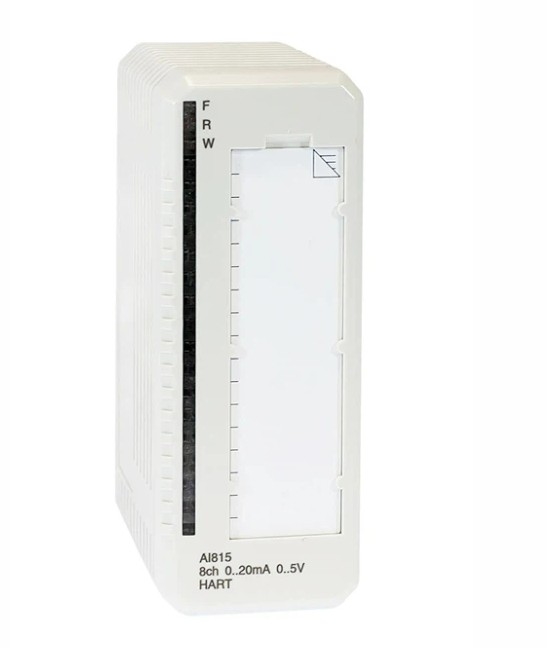

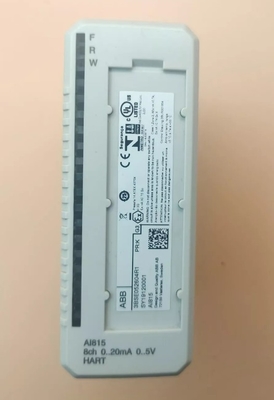

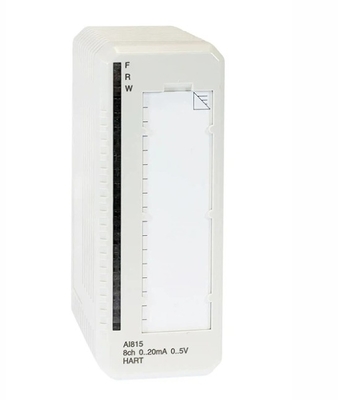

ABB AI815 3BSE052604R1 Analog Giriş Modülü Maksimum İletişim Birimi

ABB AI815 3BSE052604R1 Analog Giriş Modülü Maksimum İletişim Birimi

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

AI815 Analog Giriş Modülü, 8 kanaldan oluşur. Modüller gerilim veya akım girişleri için yapılandırılabilir. Akım ve gerilim sinyalleri aynı I / O modülünde karıştırılamaz.Girdi gerilim ve akım en az 11 V d'lik bir aşırı veya düşük gerilimi kaldırır..c. Giriş voltajı için giriş direnci 10 M ohm'dan büyüktür ve giriş akımı için giriş direnci 250 ohm'dur.Modül her kanala harici HART uyumlu verici kaynağını dağıtırBu, 2 veya 3 tel ileten vericiye güç dağıtmak için basit bir bağlantı ekler.Eğer HART vericilerini beslemek için harici bir güç kaynağı kullanılırsa, güç kaynağı HART uyumlu olmalıdır.

ABB 3BSE052604R1 Analog Giriş HART 8 kanal, 0(4)..20mA, 0(1)..5V, 12 bit, tek uçlu.AI815, hassas ve güvenilir sinyal işleme için gelişmiş analog giriş yetenekleriyle donatılmıştır.Modülün ölçeklenebilir tasarımı, kontrol sisteminizi gerektiğinde genişletme konusunda esnekliği sağlar.Uygulamalardaki gerçek zamanlı kontrolü sağlamakHafif yapısı, kurulum ve bakım sırasında kolay kullanım sağlar.

AI815 Analog Giriş Modülü 8 kanalı içerir ve voltaj veya akım girişlerini destekler.Her modül kanalı, veya voltaj veya akım girişi için ayrılmıştır.Aynı I/0 modülünde karıştırılamazlar.Modül, 11 V'a kadar olan aşırı veya düşük voltaj koşullarına dayanabilir. Giriş direnişi giriş voltajı için 10 M ((2) ve giriş akımı için 250 M ((2) 'den büyüktür.Her kanala harici HART uyumlu verici kaynağını dağıtır., 2 veya 3 tel ileten iletilere bağlantıyı kolaylaştırır.

Üst bilgisayar veya diğer kontrol üniteleri ile veri alışverişini kolaylaştırmak için PROFIBUS veya MODBUS gibi ABB'nin otobüs sistemine entegre edilebilir.Tüm kılavuzlar CD-ROM üzerinde elektronik belgeler olarak sunulmaktadır.. Dosya biçimi Adobe Portable Document Format (PDF), İnternet'teki taşınabilir belgeler için de facto standardıdır.Bu elektronik belgelerin gerekli bölümlerini arama ve yazdırmaÖrneğin.

Veri sayfası bağlantısı:

ABB AI815 3BSE052604R1.pdf
