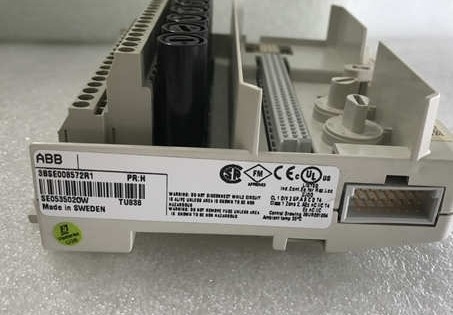

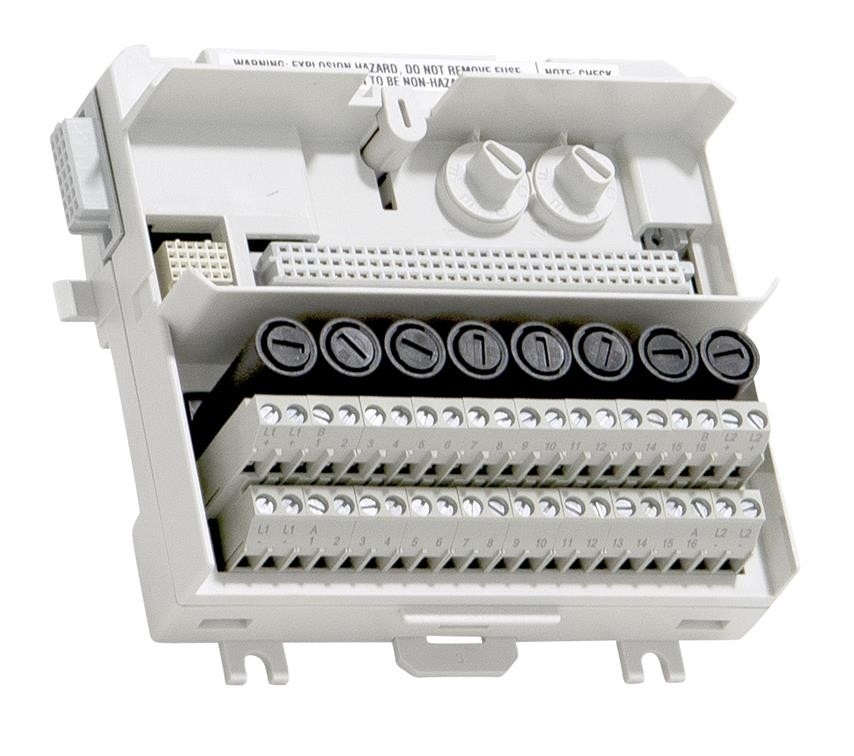

ABB TU838 3BSE008572R1 Genişletilmiş Terminal Blok Bitirme Birimi yepyeni

ABB TU838 3BSE008572R1 Genişletilmiş Terminal Blok Bitirme Birimi yepyeni

Ürün ayrıntıları:

Ek Bilgiler:

Açıklama:

TU838 MTU'nun en fazla 16 I/O kanalı olabilir. Maksimum nominal voltajı 50 V ve maksimum nominal akım kanal başına 3 A'dır. MTU, ModuleBus'u I/O modülüne ve bir sonraki MTU'ya dağıtır.Aynı zamanda çıkış pozisyon sinyallerini bir sonraki MTU'ya kaydırarak I / O modülüne doğru adresi oluştururMTU, standart bir DIN rayına monte edilebilir. MTU'yu DIN rayına kilitleyen mekanik bir kilidi vardır. ABB TU838 ABB'nin Sistem 800xA dağıtılmış kontrol sistemi için tasarlanmış bir MTU'dur.

TU838 MTU (Module Termination Unit), ModuleBus'un endüstriyel otomasyon sistemlerindeki I/O modüllerine ve sonraki MTU'lara dağıtılmasını kolaylaştırmak için tasarlanmıştır.Çıkış pozisyon sinyallerini bir sonraki MTU'ya kaydırarak I / O modülleri için doğru adres sinyalleri üretmede çok önemli bir rol oynarFarklı türdeki I/O modülleri için MTU'yu yapılandırmak için iki mekanik tuş kullanılır. Bu sadece mekanik bir yapılandırmadır ve MTU'nun veya I/O modülünün işlevselliğini etkilemez.Her anahtarın altı pozisyonu vardır., bu da toplam 36 farklı konfigürasyonu verir.

Alan cihazları ve kontrol sistemi arasında 16'ya kadar I / O kanalı için bağlantı sağlar. TU838, 2x4 füzyonlu dönüştürücü güç çıkışlarına sahip Genişletilmiş Modül Bitiş Birimi,16 sinyal terminalıBu modül yatay montaj için tasarlanmıştır.Modül, 800xA sistemiyle verilerin verimli bir şekilde değişimini sağlamak için standart iletişim protokollerini kullanır.Teknik belgelerde ayrıntılı olarak belirtilen belirli voltaj ve akım özellikleri ile çalışır.

TU813, S800 I/O için 8 kanal 250 V kompakt modül bitiş birimi (MTU) dir. TU813, alan sinyalleri ve işlem güç bağlantıları için üç sıra kırpma bağlantısı vardır.MTU, alan kablolarının I/O modüllerine bağlanması için kullanılan pasif birimdir.ModuleBus'un bir kısmını da içerir. Maksimum nominal voltajı 250 V ve maksimum nominal akım kanal başına 3 A'dır. MTU ModuleBus'u I/O modülüne ve bir sonraki MTU'ya dağıtır.Aynı zamanda çıkış pozisyon sinyallerini bir sonraki MTU'ya kaydırarak I / O modülüne doğru adresi oluşturur.

ABB TU838 (3BSE008572R1) ABB 800xA kontrol sistemi çerçevesinde kullanılmak üzere tasarlanmış özel bir giriş / çıkış modülüdür.Bu modül endüstriyel süreçlerin otomatikleştirilmesinde hayati bir rol oynar ve özellikle güç üretimi gibi sektörlerde karmaşık uygulamalar için uygundur.TU838 modülü, Sistem 800xA ailesinin bir parçasıdır ve saha cihazları ile kontrol sistemi arasında kesintisiz iletişimi kolaylaştırmak için tasarlanmıştır.Çeşitli sinyal türlerini işlemek için optimize edilmiştirÇeşitli endüstriyel ortamlarda esneklik ve uyarlanabilirlik sağlar.

Veri sayfası bağlantısı:

ABB TU838 3BSE008572R1.pdf
