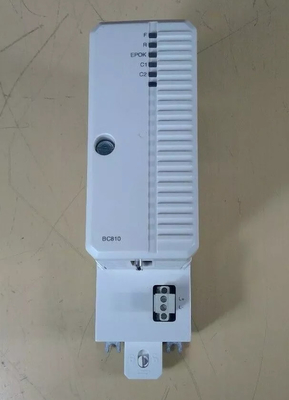

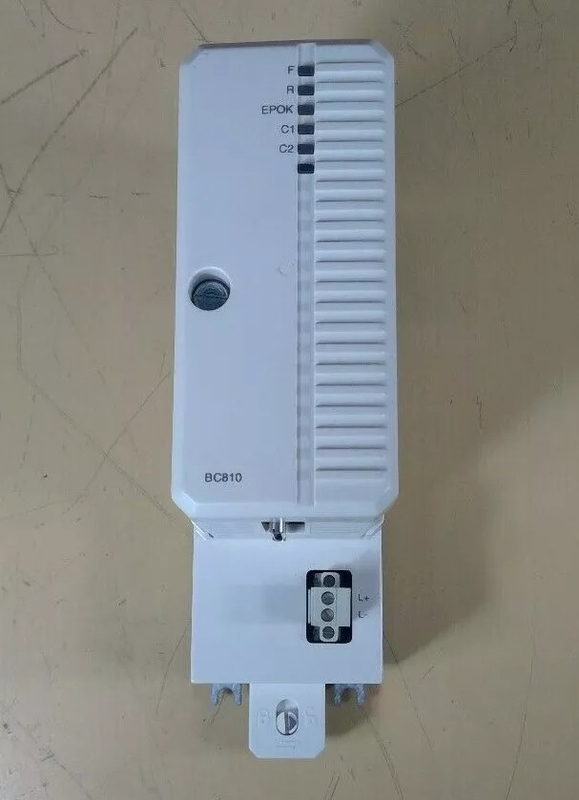

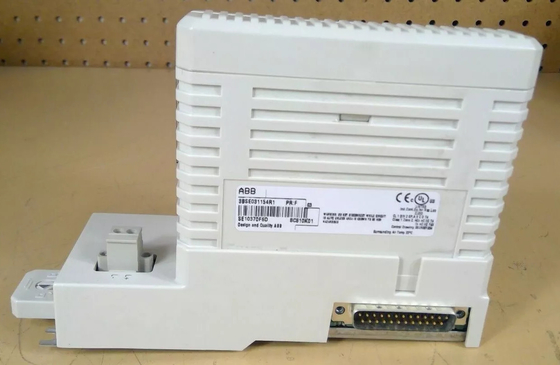

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX otobüs bağlantı ünitesi

ABB BC810K02 3BSE031155R1 3BSE038692R1 CEX otobüs bağlantı ünitesi

Ürün ayrıntıları:

Açıklama:

BC810 ünitesi iki temel parçadan oluşur: taban plaka (TP857) ve güç kaynağı / mantık kartı.Evin metal parçaları aracılığıyla DIN rayına topraklanmıştırAyrıca dış güç seçme diyot ve sigorta taşıyor. Güç kaynağı ve mantık kartı +3.3 V dönüştürücü, mantık, CEX-Bus bağlantısı için sürücüler içerir.ve bağlantı kablosunun bağlantısıBC810 PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 ve PM891 ile kullanılabilir.

İki birbirine bağlı BC810 ve birincil / yedek CPU çiftine sahip tamamen gereksiz bir sistemde, BC810, CEX trafiğini rahatsız etmeden CPU taban platosunun çevrimiçi değiştirilmesini destekler.Eğer BC810'u değiştirmek gerekiyorsaCEX-Bus, gemideki iletişim portlarını iletişim arayüzü üniteleri ile genişletmek için kullanılır.CEX-Bus'ta gereksiz iletişim arayüzlerini kullanmak da mümkündür..

CEX-Bus Interconnection ünitesi BC810, CEX-Bus'un ayrı segmentlere bölünerek kullanılabilirliğini artırmak için kullanılır.Bu, gereksiz iletişim arayüzlerine sahip sistemlerin kullanılabilirliğini artırır.. BC810K02 redundant bir tasarıma sahiptir, yani PLC'nin içindeki CPU sayısı en az iki veya daha fazladır.diğer CPU çalışmaya devam edebilir ve programın normal yürütülmesini sağlayabilir.

Ortak işlem: Çoklu CPU'ların işlevi, programdaki mantıksal işlemleri, aritmetik işlemleri, iletişim fonksiyonlarını vb. paylaşmaktır.Her iki işlemci de aynı programı bir kez çalıştırır ve sonuçları karşılaştırır.Eğer sonuçlar tutarlı ise, çıktılar; eğer tutarlı değillerse, sonuçlardan biri çıkış için seçilir (genellikle çıkış veya kapatma yoktur).İki farklı osilatör var ve onların davranışlarını karşılaştırıyorlar.Diğer tarafın belirli bir döngüde çalışmadığını tespit ederse, CPU belirli bir duruma girer.

Firmware, her saniye iki osilatörün doğruluğunu kontrol eder. Bir donanım ve firmware bekçi saati, PLC'nin aktivitesini ve kullanıcı mantığının yürütme süresini kontrol eder.Sırayla kontrol CPU işletim sisteminin farklı bölümlerinin yürütülmesini izlerFlash belleği ve RAM dahil olmak üzere tüm statik bellek alanları, döngüsel redundansi kodu (CRC) ve çift kod icrası kullanılarak kontrol edilir.Dinamik bellek alanı çift kodla korunur ve periyodik olarak kontrol edilir..

Veri sayfası bağlantısı:

ABB BC810K02 3BSE031155R1.pdf
