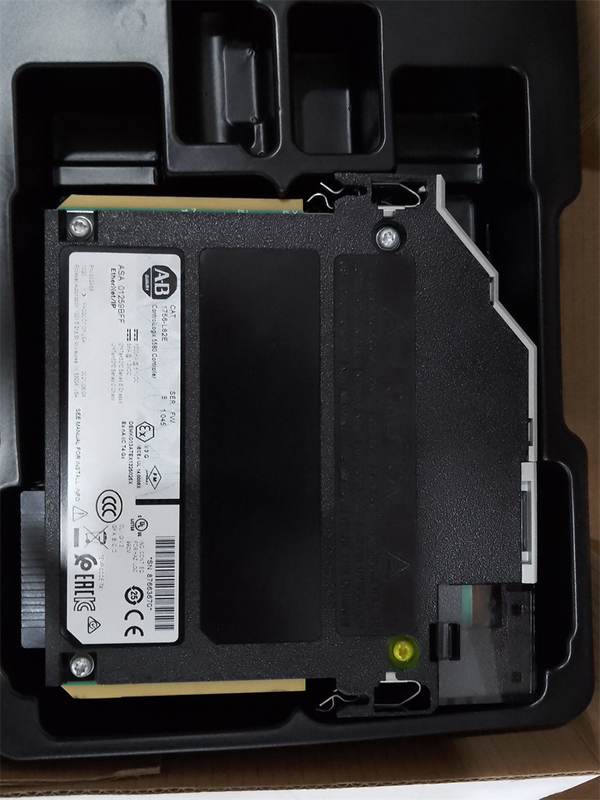

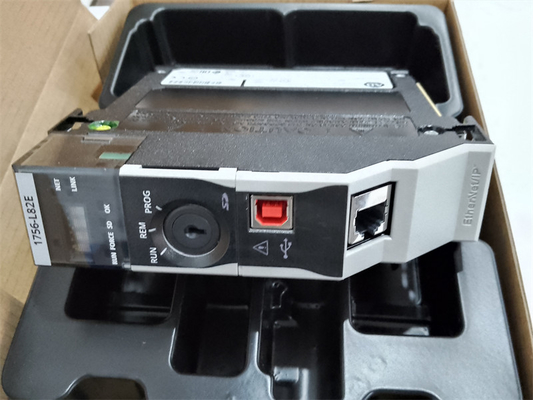

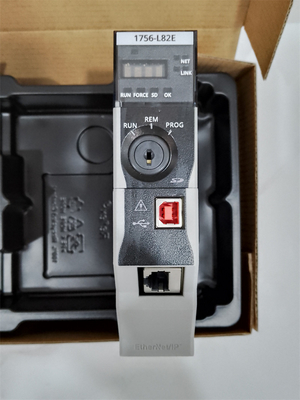

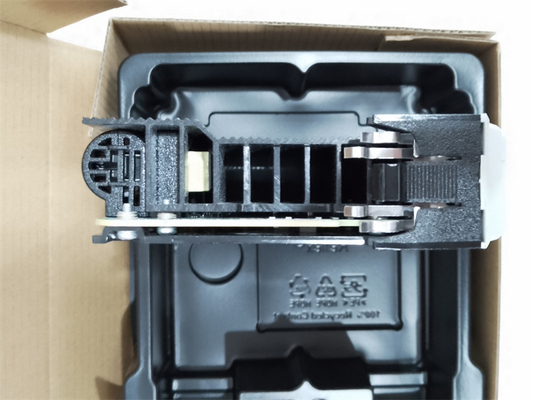

Allen-Bradley 1756-L82E ControlLogix 5580 PLC Denetleyici Yepyeni

Allen-Bradley 1756-L82E, bir ControlLogix 5580 kontrol cihazıdır.Bu kontrolör en modern ControlLogix ürün serisinin bir parçasıdır ve özellikle entegrasyon ve bağlanabilirlik açısından günümüzün endüstriyel gereksinimlerini karşılamak üzere tasarlanmıştır.

1756-L82E, özellikle hızlı ve gigabit ethernet hızlarını, 10/100 Mbps ve 1 Gbps iletim hızını destekleyen yerleşik bir Ethernet I/P iletişim bağlantı noktasıyla birlikte gelir.Bu iletişim portu, lineer tesis ethernet ağı ile bağlantı için idealdir.Ek olarak, Ethernet, daha fazla güvenilirlik için ticari olarak mevcut ethernet ağ bileşenlerinin yanı sıra endüstriyel sınıf bileşenlerin kullanımını desteklediğinden, hızlı dağıtıma olanak tanır.Ethernet portu, programlama, Denetleyici Kontrol ve Veri Toplama (SCADA) ve İnsan Makine Arayüzü (HMI) sistemleri ile iletişim ve aynı ağ içindeki uzak G/Ç ve kontrolörler ile iletişim gibi her türlü iletişim amacı için kullanılabilir.Ayrıca 1756-L82E, endüstriyel iletişim ve veri alışverişi dışında standart iletişim amaçları için tasarlanmış 1 USB iletişim bağlantı noktasıyla birlikte gelir.

1756-L82E, 5MB kullanıcı belleğiyle gelir ve 2GB kalıcı kullanıcı belleği tutan bir 1784-SD2 ile birlikte gönderilir.Bu denetleyici, 128.000'e kadar Ayrık G/Ç, 4000 Analog G/Ç'yi destekler.Bu denetleyici kapasitörlerden oluşan daha çevre dostu bir enerji depolama modülü ile donatıldığından, denetleyicinin Rastgele Erişim Belleğinde (RAM) veri tutmak için pillerin kullanılmasını gerektirmez, ancak bu enerji deposu değiştirilemez ve bellekten çıkarılamaz. denetleyici.

Diğer ControlLogix denetleyicilerine benzer şekilde 1756-L82E, 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K ile uyumlu kasa tabanlı bir modüldür. ,1756-A17, 1756-A17 K Serisi B, Seri C ControlLogix kasası.

1756-L82E, harici pil ihtiyacını ortadan kaldıran ve arka panelden 1,2 V DC'de 5 mA akım çeken ve 5,1 V DC'de 1,2 mA çeken, denetleyici takılı bir enerji depolama modülüne sahiptir.1000 V AC'de 60 saniye boyunca test edilen temel bir yalıtım kullanılarak USB bağlantı noktasından Ethernet bağlantı noktasına, USB bağlantı noktasından arka panele ve Ethernet bağlantı noktasından arka panele 50 V devre izolasyonu sağlanır.1756-L82E, maksimum 128.000 Dijital G/Ç ve 4000 Analog G/Ç'yi destekleyebilir.Çalışırken, 6,2 W ısı yayar ve maksimum 21,2 BTU/saat termal yayılıma sahiptir.1756-L82E'de iletişim, yerleşik USB 2.0 bağlantı noktası ve denetleyici yerleşik Ethernet bağlantı noktası aracılığıyla sağlanır.Yüksek hızlı iletişimi ve entegre hareket kontrolünü destekleyen ve maksimum 175 düğümü destekleyebilen 1 GB Ethernet bağlantı noktasına sahiptir.1756-L82E, %5-95 yoğuşmasız nemde 0 °C ile 60 °C (32 °F ile 140 °F) arasında bir işlevsel sıcaklık aralığına ve -40 ile 85 °C arasında çalışma dışı bir sıcaklığa sahiptir ( -40 ve 185 °F).1756-L82E, 30G çalışma şoku derecesine sahiptir ve 10-500 Hz'de 2G çalışma titreşiminde işlevini koruyabilir.
