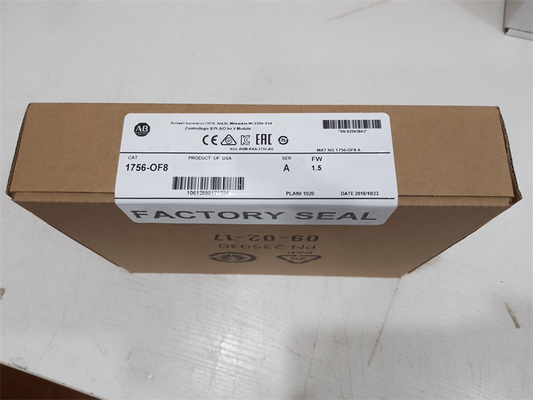

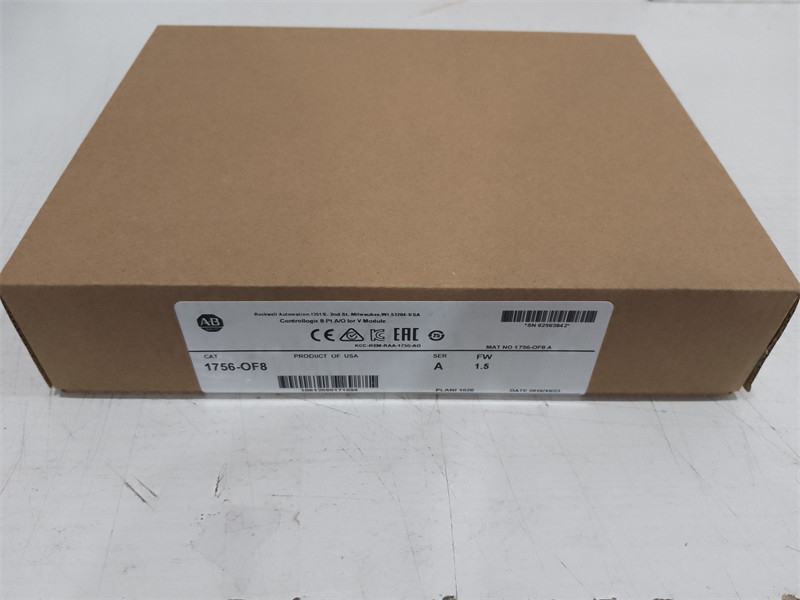

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/O I veya V Modülü

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/OI veya V Modülü

Teknik özellikler
Öznitelik 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
Çıkışlar Sekiz voltaj veya akım
Çıkış aralığı ± 10V
0...20 mA
Çözünürlük Voltajı: 10,5V - 320 μV/bit boyunca 15 bit
Akım: 21 mA - 325 nA/bit arasında 16 bit
Akım çekişi @ 5,1V 150 mA 200 mA
Akım çekişi @ 24V 210 mA 300 mA
Toplam arka panel gücü 5,8 W 8,22 W
Voltaj ve akım derecelendirmeleri Arka panel: 5,1 V DC, maks. 150 mA;24 V DC, maks. 210 mA
Çıkış Voltajı: -10...+10V
Çıkış Akımı: 0...20mA
Arka panel: 5,1 V DC, maks. 200 mA;24 V DC, maks. 300 mA
Çıkış Voltajı: -10...+10V
Çıkış Akımı: 0...20mA
Güç dağılımı 5,8 W;0...750 ohm yükler 8,22...2 W;0...750 ohm yükler
Termal dağıtım 16,78 BTU/sa 28,03 BTU/sa
Açık devre tespiti Yalnızca akım çıkışı (Çıkış >0,1 mA olarak ayarlanmalıdır)
Aşırı gerilim koruması 24V DC ± 24V DC
Kısa devre koruması Elektronik akım 21 mA veya daha az ile sınırlıdır
Sürücü kapasitesi Voltaj: > 2000 Ω
Akım: 0...750 Ω
Yerleşme süresi < 2 ms - son değerin %95'i dirençli yüklerle
25 °C'de (77 °F) kalibre edilmiş doğruluk 0...21 mA, -10,4...10,4V aralığının %0,05'inden daha iyi
Kalibrasyon aralığı 12 ay tipik Yok
Ofset kayması 50 μV/ °C
100 nA/°C 20 μV/ °C
80 nA/°C
Sıcaklık ile kazanç kayması, maks. Voltaj: 25 ppm/°C, 520 μV/°C
Akım: 50 ppm/°C, 1050 μA/°C Voltaj: 6 ppm/°C, 125 μV/°C
Akım: 30 ppm/°C, 630 mA/°C
Modül hatası Voltaj: aralığın %0,15'i
Akım: aralığın %0,3'ü Voltaj: aralığın %0,1'i
Akım: aralığın %0,2'si
Modül tarama süresi, en az 12 ms kayan nokta
8 ms tamsayı
Veri formatı Tamsayı modu (sola dayalı, 2 s tümleyen) IEEE 32 bit kayan nokta
Modül dönüştürme yöntemi R-Ladder DAC, eksik kod olmadan monotonluk
İzolasyon voltajı 250V (sürekli), Takviyeli izolasyon tipi, Çıkış Kanalları
arka panel
Ayrı Çıkış Kanalları arasında yalıtım yok
250V (sürekli), Temel(1) yalıtım tipi, Çıkış Kanalları
arka panel
Ayrı Çıkış Kanalları arasında yalıtım yok
(1) A Serisi modüller, UL508 terminolojisine göre Takviyeli Yalıtım olarak belirtilmiştir.B Serisi modüller, A serisi modüllerle aynı Dielektrik dayanım voltajına göre tip testine tabi tutulur ancak
IEC 61010-1, Temel İzolasyon'a dayalı güncel terminoloji.
Modül anahtarlama Elektronik, yazılımla yapılandırılabilir
Çıkarılabilir terminal bloğu 1756-TBNH
1756-TBSH
RTB anahtarlama Kullanıcı tanımlı mekanik
Yuva genişliği 1
tel boyutu
1756-TBNH
Tek kablo bağlantısı: 0,33...2,1 mm 2 (22...14 AWG) som veya çok telli bakır tel, 105 °C (221 °F) veya üzerinde derecelendirilmiş, 1,2 mm (3/64 inç)
yalıtım maks.Herhangi bir terminale birden fazla iletken bağlamayın.
Çift telli bağlantı: 0,33...1,3 mm 2 (22...16 AWG) som veya çok telli bakır tel, 105 °C (221 °F) veya üzerinde derecelendirilmiş, 1,2 mm (3/64 inç)
yalıtım maks.Herhangi bir terminalde ikiden fazla iletken bağlamayın
1756-TBSH
Tek kablo bağlantısı, 0,33...2,1 mm 2 (22...14 AWG) katı veya 105 °C (221 °F) veya daha yüksek sıcaklıkta çok telli korumalı bakır kablo, 1,2 mm
(3/64 inç) yalıtım maks.Birden fazla iletkeni herhangi bir terminale bağlamayın
Terminal bloğu tork özellikleri 1756-TBNH: 1,36 N•m (12 lb•in)
Kablolama kategorisi (2)
(2) İletken yönlendirmesini planlamak için bu İletken Kategorisi bilgisini kullanın.Endüstriyel Otomasyon Kablolama ve Topraklama Yönergeleri, yayın 1770-4.1'e bakın.
1 - sinyal bağlantı noktalarında
Muhafaza türü Yok (açık stil)
Sıcaklık kodu T4
