Name: X20DM9324 B&R Otomasyon Plc X20 SYSTEM 8 Girişli ve 4 Çıkışlı Dijital Karma Modül
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DM9324
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

X20DM9324 B&R Otomasyon Plc X20 SYSTEM 8 Girişli ve 4 Çıkışlı Dijital Karma Modül

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	CE
Model numarası:	X20DM9324

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Ambalaj bilgileri:	orijinal
Teslim süresi:	3-5 İş Günü
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün adı:	B&R	ürün modeli:	X20DM9324
Ürün tipi:	G/Ç modülü	Kimlik kodu:	0x20B9
Dahili G/Ç:	0,5 W	sertifikalar:	CE
Nominal Gerilim:	24 VDC	Garanti:	1 yıl
Vurgulamak:	X20DM9324 , X20 B&R Otomasyon Plc , X20DM9324 Dijital Karışık Modül

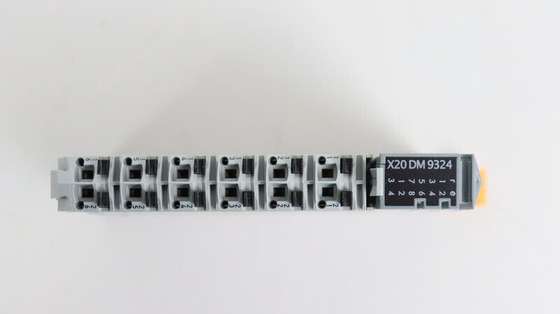

X20DM9324 B&R Otomasyon Plc X20 SYSTEM 8 Girişli ve 4 Çıkışlı Dijital Karma Modül 0

MALZEME NUMARASI:

X20DM9324

TANIM:

8 dijital giriş, lavabo bağlantıları
4 dijital çıkış, kaynak bağlantıları
1 telli bağlantılar
Tüm modül için yapılandırılabilir yazılım giriş filtresi
Entegre çıkış koruması

Bu modül, 1 telli bağlantılar için 8 giriş ve 4 çıkış ile donatılmıştır.Girişler alıcı bağlantılar için, çıkışlar ise kaynak bağlantıları için tasarlanmıştır.

Kısa Açıklama

G/Ç modülü	1 telli bağlantılar için 8 dijital giriş 24 VDC, 1 telli bağlantılar için 4 dijital çıkış 24 VDC

Genel bilgi

nominal gerilim	24 VDC
B&R kimlik kodu	0x20B9
Durum göstergeleri	Kanal başına G/Ç işlevi, çalışma durumu, modül durumu
Teşhis
Modül çalışması/hata	Evet, LED durum göstergesi ve yazılım kullanılarak
çıktılar	Evet, LED durum göstergesi ve yazılım kullanılarak (çıkış hatası durumu)
Güç tüketimi
Otobüs	0,21 W
Dahili G/Ç	0,5 W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	+0.21
sertifikalar
CE	Evet
Birleşik Krallık	Evet
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (bkz. X20 kullanım kılavuzu) FTZÜ 09 ATEX 0083X
UL	cULus E115267 endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
EAC	Evet
KK	Evet

Dijital girişler

EN 61131-2 uyarınca giriş özellikleri	Tip 1
Giriş gerilimi	24 VDC -%15 / +%20
24 VDC'de giriş akımı	tip3,75mA
giriş devresi	Atmak
Giriş filtresi
Donanım	≤100 µs
Yazılım	Varsayılan 1 ms, 0 ve 25 ms arasında 0,2 ms'lik artışlarla yapılandırılabilir
Bağlantı türü	1 telli bağlantılar
giriş direnci	tip6,4 kΩ
Anahtarlama eşiği
Düşük	<5 VDC
Yüksek	>15 VDC
Kanal ve veri yolu arasındaki yalıtım gerilimi	500Vetkili

Dijital çıkışlar

varyant	Akım kaynaklı FET
Anahtarlama gerilimi	24 VDC -%15 / +%20
nominal çıkış akımı	0,5 A
Toplam nominal akım	2 bir
Bağlantı türü	1 telli bağlantılar
Çıkış devresi	Kaynak
Çıkış koruması	Aşırı akım veya kısa devre durumunda termik kapatma ("Kısa devre tepe akımı" değerine bakın) Endüktif yüklerin anahtarlanması için dahili serbest diyot ("Endüktif yüklerin anahtarlanması" bölümüne bakın)
Teşhis durumu	10 ms gecikmeli çıkış izleme
Çıkış kapatıldığında kaçak akım	5 uA
RDS(açık)	210 mΩ
Tepe kısa devre akımı	<12 A
Aşırı yük kapatma veya kısa devre kapatma durumunda açma	yaklaşık10 ms (modül sıcaklığına bağlıdır)
Anahtarlama gecikmesi
0 → 1	<300 µs
1 → 0	<300 µs
Frekans değiştirme
dirençli yük	Maks.500Hz
endüktif yük	"Endüktif yüklerin anahtarlanması" bölümüne bakın.
Endüktif yükleri kapatırken fren gerilimi	tip50 VDC
Kanal ve veri yolu arasındaki yalıtım gerilimi	500Vetkili

Elektriksel özellikler

elektriksel izolasyon	Otobüsten izole edilmiş kanal Kanal kanaldan izole değil

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği
0 ila 2000 m	Limitsiz
>2000 m	Ortam sıcaklığının 100 m'de 0,5°C düşürülmesi
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	-25 ila 60°C
Dikey montaj yönü	-25 ila 50°C
değer kaybı	-
Depolamak	-40 ila 85°C
Ulaşım	-40 ila 85°C
Bağıl nem
Operasyon	%5 - 95, yoğuşmasız
Depolamak	%5 - 95, yoğuşmasız
Ulaşım	%5 - 95, yoğuşmasız

Mekanik özellikler

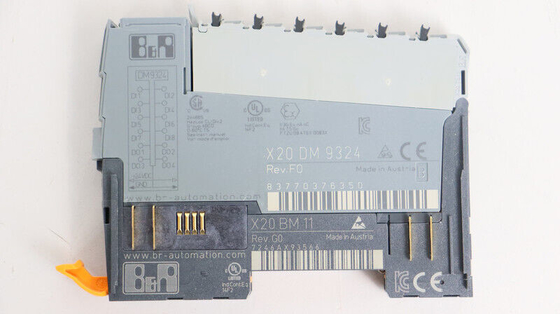

Not	1x terminal bloğu X20TB12'yi ayrıca sipariş edin. 1x veri yolu modülü X20BM11'i ayrıca sipariş edin.
Saha	12.5+0.2mm
