Name: X20DS1119 X20 B&R Otomasyon Plc Çok Fonksiyonlu Dijital Sinyal İşlemci Modülü
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1119
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

X20DS1119 X20 B&R Otomasyon Plc Çok Fonksiyonlu Dijital Sinyal İşlemci Modülü

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	CE
Model numarası:	X20DS1119

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Ambalaj bilgileri:	orijinal
Teslim süresi:	3-5 İş Günü
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün adı:	B&R	ürün modeli:	X20DS1119
Ürün tipi:	G/Ç modülü	Kimlik kodu:	0xA067
Dahili G/Ç:	1,5 W	sertifikalar:	CE
Nominal Gerilim:	24 VDC	Garanti:	1 yıl
Vurgulamak:	X20DS1119 , X20DS1119 B&R Otomasyon Plc , X20DS1119 b&r x20 plc

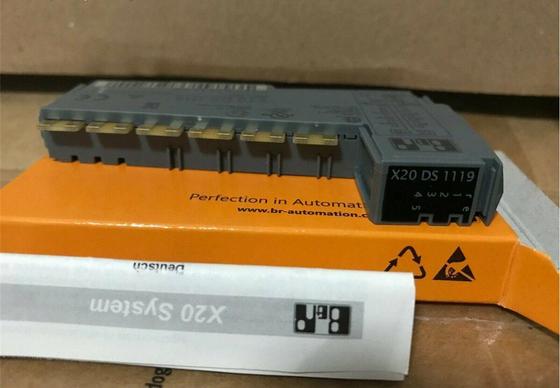

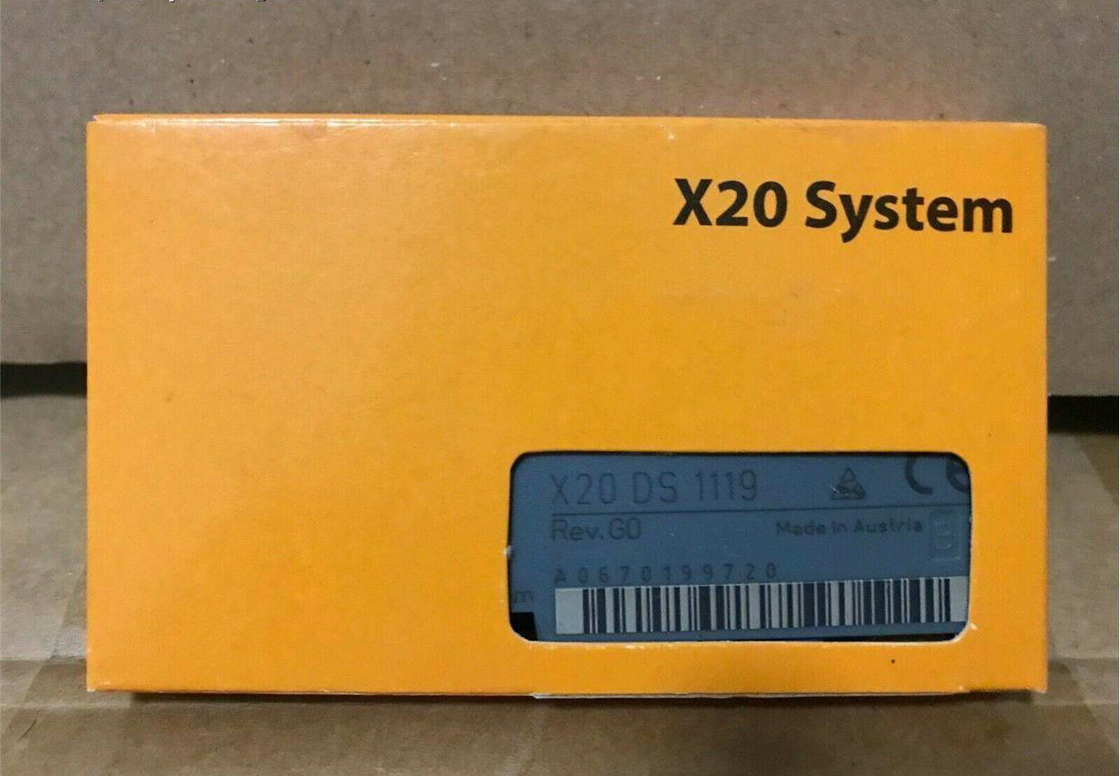

X20DS1119 X20 B&R Otomasyon Plc Çok Fonksiyonlu Dijital Sinyal İşlemci Modülü 0

MALZEME NUMARASI:

X20DS1119

TANIM:

Giriş veya çıkış olarak yapılandırılabilen 3 dijital 5 V kanal
2 dijital 24 V giriş kanalı
1 evrensel sayaç çifti (2 olay sayacı, AB sayacı veya yukarı/aşağı sayacı)
Bir referans darbeli doğrusal hareket üreteci (A/B, yön/frekans)
SSI mutlak enkoder
NetTime zaman damgası: Giriş verileri, hedef konum, konum değişikliği, kenar değişikliği, sayaç değişikliği

Bu modül, çok işlevli bir dijital sinyal işlemci modülüdür.Dijital sinyal işleme veya dijital sinyal üretimi içeren çok çeşitli görevler için son derece esnek bir şekilde kullanılabilir.İki temel örnek uygulama, adım çıkış aşamalarının darbe ve yön sinyalleri ile kontrol edilmesini veya kodlayıcı emülasyonu olarak kullanılmasını içerir.Bu uygulamada, örneğin, hız takip fonksiyonuna sahip frekans invertörleri veya servo eksenler, gerçek veya sanal bir ana ekseni takip edebilir.

Ek bir önemli özellik, modülün entegre zaman damgası işlevidir.Örneğin, kodlayıcı öykünmesi sırasında veri yolu döngü sürelerinden neredeyse bağımsız olarak sayaç rampaları eğrilerinin oluşturulmasına izin verir.Sadece hedef sayaç değeri ve ulaşılması gereken an aktarılır.Modül, karşılık gelen sayaç değerlerini uygun zamanda, tam olarak mikrosaniye çözünürlükte ve veri yolu saatinden bağımsız olarak otomatik olarak üretir.

Kısa Açıklama

G/Ç modülü	Giriş veya çıkış olarak yapılandırılabilen 3 dijital 5 V (simetrik) kanal, 2 dijital 24 V (asimetrik) giriş kanalı, 1 evrensel sayaç çifti (2 olay sayacı, AB sayacı veya yukarı/aşağı sayacı), doğrusal hareket üreteci (A/B, yön/frekans) 1 referans darbeli, SSI mutlak enkoderli, mikrosaniye çözünürlüklü göreceli veya mutlak giriş kenarları momentleri, zamanla tetiklenen G/Ç, G/Ç aşırı örnekleme

Genel bilgi

B&R kimlik kodu	0xA067
Durum göstergeleri	Kanal başına G/Ç işlevi, çalışma durumu, modül durumu
Teşhis
Modül çalışması/hata	Evet, LED durum göstergesi ve yazılım kullanılarak
Girişler/Çıkışlar	Evet, LED durum göstergesi kullanılarak
Güç tüketimi
Otobüs	0,01 W
Dahili G/Ç	1,5 W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	-
Sinyal hatlarının tipi	Tüm sinyal hatları için korumalı hatlar kullanılmalıdır.
sertifikalar
CE	Evet
Birleşik Krallık	Evet
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (bkz. X20 kullanım kılavuzu) FTZÜ 09 ATEX 0083X
UL	cULus E115267 endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
DNV	Sıcaklık:B(0 - 55°C) Nem:B(100'e kadar%) Titreşim:B(4 gr) EMC:B(köprü ve açık güverte)
sol	ENV1
KR	Evet
ABS	Evet
EAC	Evet
KK	Evet

Doğrusal hareket üreteci

Miktar	1
Enkoder çıkışları	5 V, simetrik (A/B, yön/frekans)
Sayaç boyutu	16/32 bit

SSI mutlak enkoder

Miktar	1
Sayaç boyutu	Kodlayıcıya bağlı olarak 32 bit'e kadar
Maks.transfer oranı	1 Mbit/s
Enkoder sinyali	5 V, simetrik
Enkoder güç kaynağı
5 VDC	±5%, modül dahili, maks.300mA
24 VDC	Modül dahili, maks.300mA

Dijital girişler 5 VDC

Miktar	3 adede kadar, yazılım kullanarak giriş veya çıkış olarak yapılandırma
nominal gerilim	5 VDC fark sinyali, EiA RS485 standardı
EN 61131-2 uyarınca giriş özellikleri	Tip 1
Giriş frekansı	600kHz
Ortak mod aralığı	-7 V ≤ VSANTİMETRE≤ +12 V
Enkoder ve veri yolu arasındaki yalıtım gerilimi	500Vetkili
Enkoder güç kaynağının aşırı yük özellikleri	Kısa devre korumalı, aşırı yük korumalı
Giriş filtresi
Donanım	≤200 ns
Yazılım	-
Ek fonksyonlar	SSI mutlak enkoder, evrensel sayıcı çifti

Dijital girişler 24 VDC

Miktar	2
nominal gerilim	24 VDC
EN 61131-2 uyarınca giriş özellikleri	Tip 1
giriş devresi	Atmak
Giriş gerilimi	24 VDC -%15 / +%20
Giriş filtresi
Donanım	≤2 µs
Yazılım	-
24 VDC'de giriş akımı	yaklaşık3,4 mA
giriş direnci	yaklaşık7,19 kΩ
Giriş frekansı	100kHz
Anahtarlama eşiği
Düşük	<5 VDC
Yüksek	>15 VDC
Kanal ve veri yolu arasındaki yalıtım gerilimi	500Vetkili
Ek fonksyonlar	Üniversal sayaç çifti için mandal işlevi

Üniversal sayaç çifti

Miktar	1
Çalışma modları	2x olay sayacı, yukarı/aşağı sayacı, AB sayacı
Enkoder girişleri	5 V, simetrik
Sayaç boyutu	16/32 bit
Giriş frekansı	Maks.600kHz
Değerlendirme
AB sayacı	4x
Olay sayaçları	2 kere
Yukarı/Aşağı sayacı	2 kere
Enkoder güç kaynağı
5 VDC	±5%, modül dahili, maks.300mA
24 VDC	Modül dahili, maks.300mA

Dijital çıkışlar 5 VDC

Miktar	3 adede kadar, yazılım kullanarak giriş veya çıkış olarak yapılandırma
Tip	5 VDC fark sinyali, EiA RS485 standardı
Çıkış devresi	Havuz ve/veya kaynak
Çıkış koruması	Kısa devre koruması
varyant	İt/Çek/İt-Çek
nominal gerilim	5 VDC
Çıkış akımı	Maks.65mA
Teşhis durumu	Çıktı okunabilir.
Frekans değiştirme	Maks.500kHz
Kanal ve veri yolu arasındaki yalıtım gerilimi	500Vetkili
Anahtarlama gerilimi	5 VDC fark sinyali, EiA RS485 standardı
Ek fonksyonlar	SSI mutlak kodlayıcı, doğrusal hareket üreteci

Elektriksel özellikler

elektriksel izolasyon	Otobüsten izole edilmiş kanal Kanal kanaldan izole değil

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği
0 ila 2000 m	Limitsiz
>2000 m	Ortam sıcaklığının 100 m'de 0,5°C düşürülmesi
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	-25 ila 60°C
Dikey montaj yönü	-25 ila 50°C
değer kaybı	-
Depolamak	-40 ila 85°C
Ulaşım	-40 ila 85°C
Bağıl nem
Operasyon	%5 - 95, yoğuşmasız
Depolamak	%5 - 95, yoğuşmasız
Ulaşım	%5 - 95, yoğuşmasız

Mekanik özellikler

Not	1x terminal bloğu X20TB12'yi ayrıca sipariş edin. 1x veri yolu modülü X20BM11'i ayrıca sipariş edin.
Saha	12.5+0.2mm
