Name: X67BC8321.L12 B&R X67 SİSTEM Veri Yolu Denetleyicisi POWERLINK V1/V2 Kontrollü Düğüm
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

X67BC8321.L12 B&R X67 SİSTEM Veri Yolu Denetleyicisi POWERLINK V1/V2 Kontrollü Düğüm

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	CE
Model numarası:	X67BC8321.L12

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Ambalaj bilgileri:	orijinal
Teslim süresi:	3-5 İş Günü
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün markası:	B&R	ürün modeli:	X67BC8321.L12
ürün tipi:	Otobüs denetleyicisi	Girişler/Çıkışlar:	16 dijital kanal
G/Ç Güç Kaynağı:	24 VDC	Boyutlar:	5315542mm
Ağırlık:	350g	Garanti:	1 yıl
Vurgulamak:	X67BC8321.L12 , B&R X67 SİSTEMİ

X67BC8321.L12 B&R X67 SİSTEM Veri Yolu Denetleyicisi POWERLINK (V1/V2) Kontrollü Düğüm

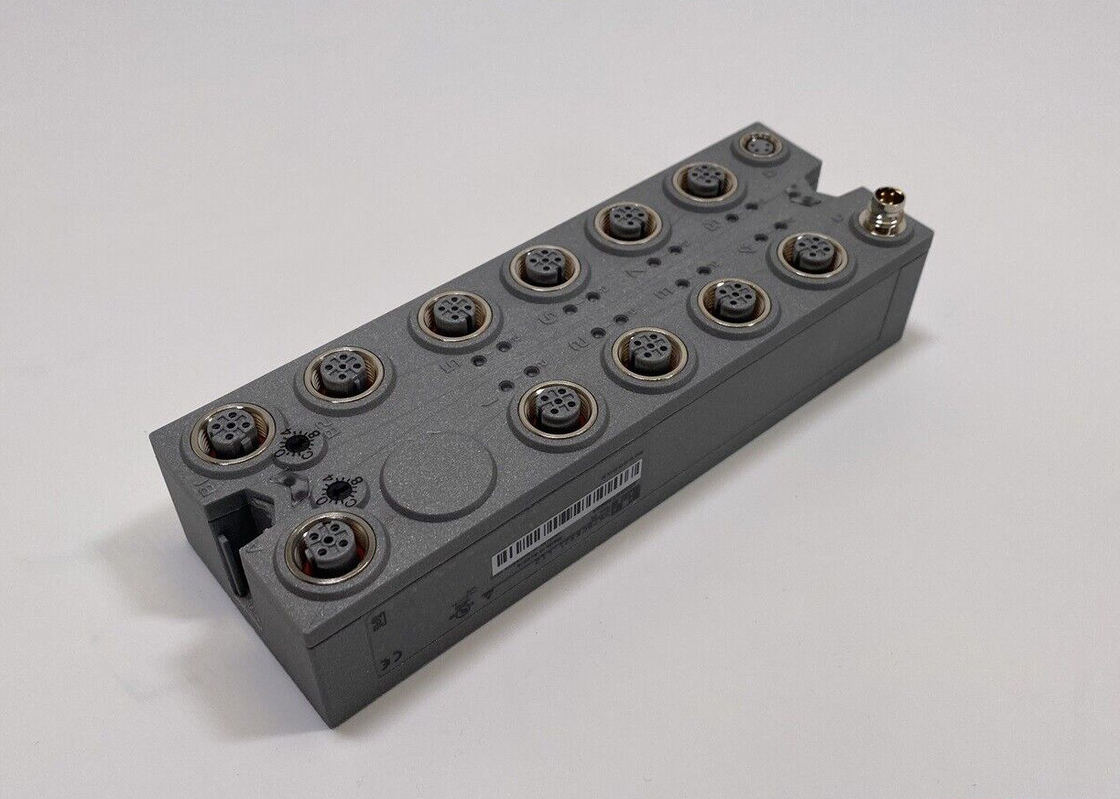

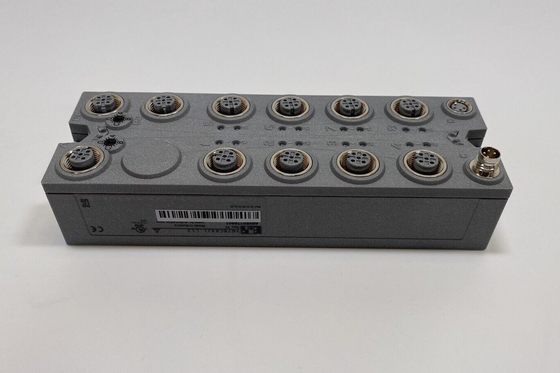

X67BC8321.L12 B&R X67 SİSTEM Veri Yolu Denetleyicisi POWERLINK V1/V2 Kontrollü Düğüm 0

MALZEME NUMARASI:

X67BC8321.L12

TANIM:

GÜÇ BAĞLANTISI
Giriş veya çıkış olarak yapılandırılabilen 16 dijital kanal
M12 bağlantıları
Verimli kablolama için entegre hub
Fieldbus üzerinden G/Ç konfigürasyonu ve aygıt yazılımı güncellemesi
250 adede kadar ek modül için X2X Link aracılığıyla yerel genişletmeye entegre bağlantı
Yapılandırılabilir G/Ç döngüsü (200 ms'den başlayarak)

Veri yolu denetleyicisi, X2X Link G/Ç düğümlerini POWERLINK'e bağlamayı mümkün kılar.X2X Link döngüsünü senkronize 1:1 olarak veya bir ön ölçekleyici kullanarak POWERLINK ile senkronize olarak çalıştırmak da mümkündür.

Entegre X2X Link bağlantısı kullanılarak ek X2X Link G/Ç düğümleri (X67 modülleri veya X2X Link tabanlı diğer modüller) bağlanabilir.POWERLINK, mekanik olarak IP67 dereceli standart D kodlu M12 Ethernet konektörü aracılığıyla bağlanır.

POWERLINK, katı gerçek zamanlı özelliklerle donatılmış Hızlı Ethernet için standart bir protokoldür.POWERLINK Standardizasyon Grubu (EPSG), standardın açık kalmasını ve sürekli olarak geliştirilmesini sağlar:www.ethernet-powerlink.org.

Kısa Açıklama

veri yolu denetleyicisi	POWERLINK (V1/V2) kontrollü düğüm

Genel bilgi

Girişler/Çıkışlar	16 dijital kanal, yazılım kullanılarak giriş veya çıkış olarak yapılandırılabilir, ek işlevlere sahip girişler
Kanal ve veri yolu arasındaki yalıtım gerilimi	500 voltetkili
nominal gerilim	24 VDC
B&R kimlik kodu
veri yolu denetleyicisi	0xA90E
Dahili G/Ç modülü	0x1A1D
Sensör/Aktüatör güç kaynağı	0,5 A toplama akımı
Durum göstergeleri	Kanal başına G/Ç işlevi, besleme gerilimi, veri yolu işlevi
Teşhis
çıktılar	Evet, LED durum göstergesi ve yazılım kullanılarak
G/Ç güç kaynağı	Evet, LED durum göstergesi ve yazılım kullanılarak
Bağlantı türü
Fieldbus	M12, D kodlu
X2X Bağlantısı	M12, B kodlu
Girişler/Çıkışlar	8x M12, A kodlu
G/Ç güç kaynağı	M8, 4 pimli
Güç çıkışı	G/Ç modülleri için 15 W X2X Link güç kaynağı
Güç tüketimi
Fieldbus	4,2 W
Dahili G/Ç	2,5 W
X2X Bağlantı güç kaynağı	Bağlı G/Ç modülleri için maksimum güç çıkışında 24,3 W
sertifikalar
CE	Evet
Birleşik Krallık	Evet
ATEX	Bölge 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - Maks.60°C TÜV 05 ATEX 7201X
UL	cULus E115267 endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
EAC	Evet
KK	Evet

arayüzler

Fieldbus	POWERLINK (V1/V2) kontrollü düğüm
Tip	Tip 2
varyant	2x M12 arayüzü (hub), modül üzerinde 2x dişi konnektör
hat uzunluğu	Maks.2 istasyon arası 100 m (segment uzunluğu)
Transfer oranı	100 Mbit/s
Aktar
Fiziksel katman	100BASE-TX
yarı çift yönlü	Evet
Tam dubleks	Numara
Otomatik anlaşma	Evet
Otomatik MDI/MDIX	Evet
Hub yayılma gecikmesi	0,96 - 1 µs
dak.devir süresi
Fieldbus	200 μs
X2X Bağlantısı	200 μs
Bus sistemleri arasında senkronizasyon mümkün	Evet

G/Ç güç kaynağı

nominal gerilim	24 VDC
Voltaj aralığı	18 ila 30 VDC
Entegre koruma	Ters polarite koruması
Güç tüketimi
Sensör/Aktüatör güç kaynağı	Maks.12 W

Sensör/Aktüatör güç kaynağı

Gerilim	Kısa devre koruması için G/Ç güç kaynağı eksi voltaj düşüşü
0,5 A'da kısa devre koruması için voltaj düşüşü	Maks.2 VDC
toplama akımı	Maks.0,5 A
Kısa devre korumalı	Evet

Dijital girişler

EN 61131-2 uyarınca giriş özellikleri	Tip 1
Giriş gerilimi	18 ila 30 VDC
24 VDC'de giriş akımı	tip4 mA
giriş devresi	Lavabo
Giriş filtresi
Donanım	≤10 μs (kanal 1 - 4) / ≤70 μs (kanal 5 - 16)
Yazılım	Varsayılan 0 ms, 0 ve 25 ms arasında 0,2 ms aralıklarla yapılandırılabilir
giriş direnci	tip6 kΩ
Ek fonksyonlar	50 kHz olay sayımı, geçit ölçümü
Anahtarlama eşiği
Düşük	<5 VDC
Yüksek	>15 VDC

Olay sayaçları

Miktar	2
Sinyal formu	Kare dalga darbesi
Değerlendirme	Her negatif kenar, döngüsel sayaç
Giriş frekansı	Maks.50kHz
Sayaç 1	Giriş 1
Sayaç 2	Giriş 3
Sayaç frekansı	Maks.50kHz
Sayaç boyutu	16-bit

Kapı ölçümü

Miktar	1
Sinyal formu	Kare dalga darbesi
Değerlendirme	Pozitif kenar - Negatif kenar
Sayaç frekansı
Dahili	48 MHz, 3 MHz, 187,5 kHz
Sayaç boyutu	16-bit
Darbeler arasındaki duraklama uzunluğu	≥100 µs
Darbe uzunluğu	≥20 µs
desteklenen girişler	Giriş 2 veya giriş 4

Dijital çıkışlar

varyant	Akım kaynaklı FET
Anahtarlama gerilimi	G/Ç güç kaynağı eksi artık gerilim
nominal çıkış akımı	0,5 A
Toplam nominal akım	8 bir
Çıkış devresi	Kaynak
Çıkış koruması	Aşırı akım veya kısa devre durumunda termal kapatma, endüktif yükleri anahtarlamak için entegre koruma, çıkış güç kaynağının ters polarite koruması
Teşhis durumu	10 ms gecikmeli çıkış izleme
Çıkış kapatıldığında kaçak akım	5 uA
Aşırı yük kapatmasından sonra açma	yaklaşık10 ms (modül sıcaklığına bağlıdır)
Artık voltaj	0,5 A nominal akımda <0,3 V
Tepe kısa devre akımı	<12 A
Anahtarlama gecikmesi
0 → 1	<400 µs
1 → 0	<400 µs
Frekans değiştirme
dirençli yük	Maks.100Hz
endüktif yük	"Endüktif yüklerin anahtarlanması" bölümüne bakın.
Endüktif yükleri kapatırken fren gerilimi	50 VDC

Elektriksel özellikler

elektriksel izolasyon	POWERLINK ve kanaldan izole edilmiş veri yolu Kanal kanaldan izole değil

Çalışma koşulları

Montaj yönü
Hiç	Evet
Deniz seviyesinden kurulum yüksekliği
0 ila 2000 m	Limitsiz
>2000 m	Ortam sıcaklığının 100 m'de 0,5°C düşürülmesi
EN 60529 uyarınca koruma derecesi	IP67

Çevre koşulları

Sıcaklık
Operasyon	-25 ila 60°C
değer kaybı	-
Depolamak	-40 ila 85°C
Ulaşım	-40 ila 85°C

Mekanik özellikler

boyutlar
Genişlik	53 mm
Yükseklik	155 mm
Derinlik	42 mm
Ağırlık	350 gr
Bağlantılar için tork
M8	Maks.0,4 Nm
M12	Maks.0,6 Nm
