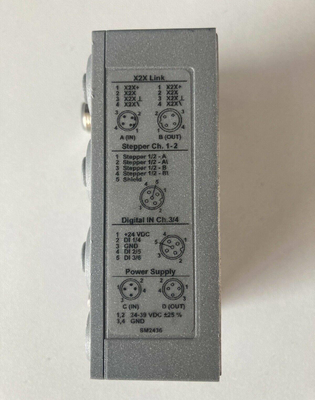

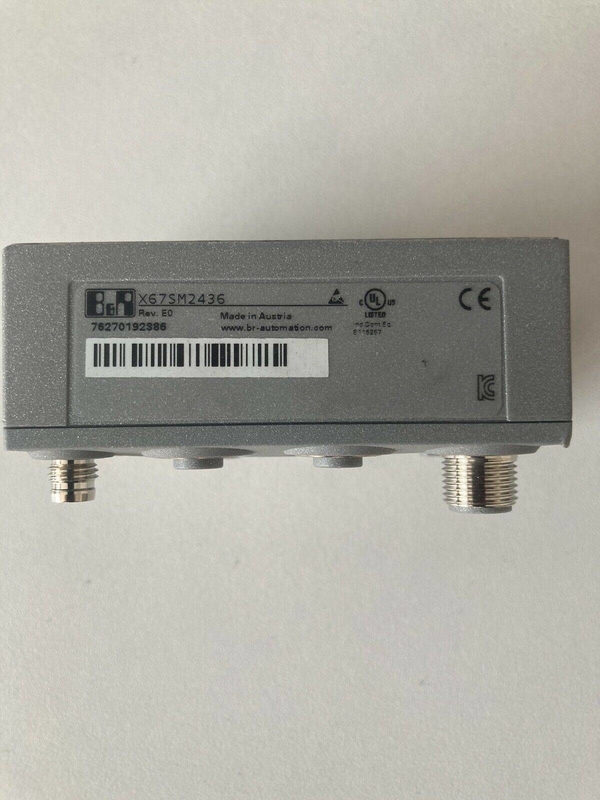

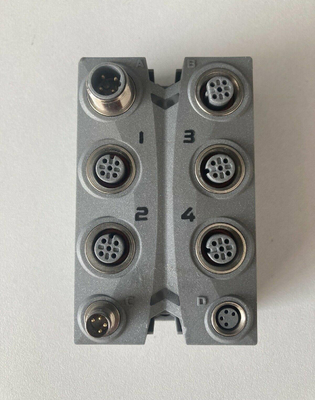

X67SM2436 B&R X67 SYSTEM Step Motorları Kontrol Etmek İçin 2 Tam Köprü

• 2 kademeli motor, 24 ila38,5 VDC ±25%,3 A(5 birzirve)
• Geçerli değer çözünürlüğü%1
• Yükseltme, nominal ve tutma akımı ayrı ayrı yapılandırılabilir
• 38,5 kHzPWM frekansı
• Entegre motor algılama
• 256 mikro adım
• durak tespiti
• Automation Studio ve CNC uygulamalarında tam entegrasyon
• 2x 3 giriş,24 VDC, ABR artımlı kodlayıcılar için yapılandırılabilir
• Entegre kısa devre korumalı kodlayıcı güç kaynağı
• CANopen iletişim profili DS402'ye dayalı işlev modeli 3 ("Rampa")
• NetTime zaman damgası: Konum değişikliği, tetikleme süresi

Kademeli motor modülü, nominal gerilimi 24 ila 2 olan 2 adede kadar kademeli motoru kontrol etmek için kullanılır.38,5 VDC ±25%kadar bir motor akımında3 A(5 birzirve).

Ayrıca bu modülde limit switch veya enkoder girişi olarak kullanılabilen 6 adet dijital giriş bulunmaktadır.

Bobin akımlarının bireysel olarak ayarlanması nedeniyle, motor yalnızca gerçekten ihtiyaç duyduğu akımla çalıştırılır.Bu, mevcut motorların seçimini basitleştirir ve gereksiz ısınmayı önler.Bu, enerji tüketimini ve termal yükü etkilediğinden, etkiler tüm sistemin hizmet ömrü üzerinde olumludur.Bağımsız olarak ayarlanabilen tutma, yükseltme ve nominal akım değerlerinin kullanılmasıyla tam esneklik elde edilir.Mikro adımlar için akım, yapılandırılmış akım değerlerine otomatik olarak ayarlanır.

Otomatik motor tanımlama sistemi, durma sırasında çok büyük bir yardımcıdır.Kademeli motor modülleri, bobin özelliklerini kullanarak bağlı motorları tanımlayabilir ve analog değer biçiminde geri bildirim oluşturabilir.Bu, sadece kablolama hatalarını değil, aynı zamanda yanlışlıkla kullanılan yanlış motor tiplerini de tespit etmeyi mümkün kılar.Motor yükünü analiz etmek için bir durma algılama mekanizması entegre edilmiştir.Durma algılaması, yapılandırılabilir bir eşik aracılığıyla tanımlanır.Bu, birçok farklı uygulama türünde bir aşırı yük veya motor duruşunun tam olarak tespit edilmesini sağlar.
