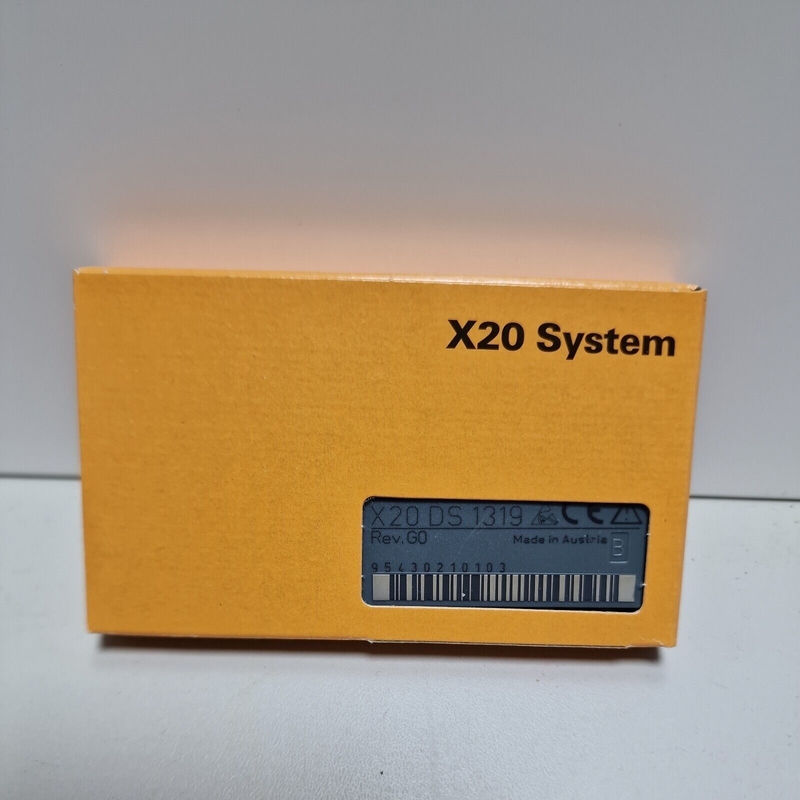

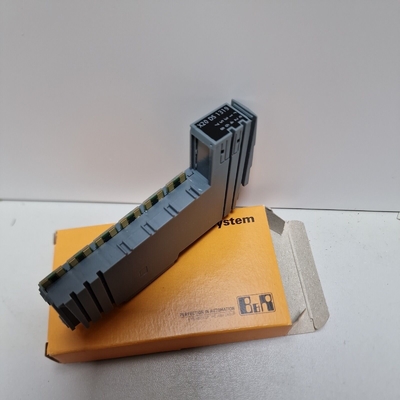

Name: X20DS1319 B&R X20 SYSTEM I/O Modülü 4 Dijital Giriş Kanalı
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

X20DS1319 B&R X20 SYSTEM I/O Modülü 4 Dijital Giriş Kanalı

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	CE
Model numarası:	X20DS1319

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Ambalaj bilgileri:	orijinal
Teslim süresi:	3-5 İş Günü
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün markası:	B&R	ürün modeli:	X20DS1319
ürün tipi:	G/Ç Modülü	Kimlik kodu:	0x2547
sertifikalar:	CE	Dijital girişler:	24 VDC
Koruma:	IP20	Garanti:	1 yıl
Vurgulamak:	X20DS1319 B&R X20 SİSTEMİ , B&R X20 SİSTEMİ G/Ç Modülü

X20DS1319 B&R X20 SYSTEM I/O Modülü 4 Dijital Giriş Kanalı 0

MALZEME NUMARASI:

X20DS1319

TANIM:

4 dijital giriş kanalı
Giriş veya çıkış olarak yapılandırılabilen 4 dijital kanal
1 evrensel sayaç çifti (2 olay sayacı, AB sayacı veya yukarı/aşağı sayacı)
2 adede kadar referans darbeli doğrusal hareket üreteci (A/B, yön/frekans)
SSI mutlak enkoder
NetTime zaman damgası: Giriş verileri, hedef konum, konum değişikliği, kenar değişikliği, sayaç değişikliği

Bu modül, çok işlevli bir dijital sinyal işlemci modülüdür.Dijital sinyal işleme veya dijital sinyal üretimi içeren çok çeşitli görevler için son derece esnek bir şekilde kullanılabilir.İki temel örnek uygulama, adım çıkış aşamalarının darbe ve yön sinyalleri ile kontrol edilmesini veya kodlayıcı emülasyonu olarak kullanılmasını içerir.Bu uygulamada, örneğin, hız takip fonksiyonuna sahip frekans invertörleri veya servo eksenler, gerçek veya sanal bir ana ekseni takip edebilir.

Ek bir temel özellik, modülün entegre zaman damgası işlevidir.Örneğin, kodlayıcı öykünmesi sırasında veri yolu döngü sürelerinden neredeyse bağımsız olarak sayaç rampaları eğrilerinin oluşturulmasına izin verir.Sadece hedef sayaç değeri ve ulaşılması gereken an aktarılır.Modül, karşılık gelen sayaç değerlerini uygun zamanda, tam olarak mikrosaniye çözünürlükte ve veri yolu saatinden bağımsız olarak otomatik olarak üretir.

Kısa Açıklama

G/Ç modülü	4 dijital giriş kanalı, giriş veya çıkış olarak yapılandırılabilen 4 dijital kanal, 1 evrensel sayaç çifti (2 olay sayacı, AB sayacı veya yukarı/aşağı sayacı), iki adede kadar referans darbeli doğrusal hareket üreteci (A/B, yön/frekans) , SSI mutlak kodlayıcı, μs çözünürlüklü giriş kenarlarının göreli veya mutlak momentleri, zamanla tetiklenen G/Ç, G/Ç yüksek hızda örnekleme

Genel bilgi

B&R kimlik kodu	0x2547
Durum göstergeleri	Kanal başına G/Ç işlevi, çalışma durumu, modül durumu
Teşhis
Modül çalışması/hata	Evet, LED durum göstergesi ve yazılım kullanılarak
çıktılar	Evet, LED durum göstergesi kullanılarak
Güç tüketimi
Otobüs	0,01 W
Dahili G/Ç	1,5 W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	-
Sinyal hatlarının tipi	Tüm sinyal hatları için korumalı hatlar kullanılmalıdır.
sertifikalar
CE	Evet
Birleşik Krallık	Evet
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (bkz. X20 kullanım kılavuzu) FTZÜ 09 ATEX 0083X
UL	cULus E115267 endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
DNV	Sıcaklık:B(0 - 55°C) Nem:B(100'e kadar%) Titreşim:B(4 gr) EMC:B(köprü ve açık güverte)
sol	ENV1
KR	Evet
ABS	Evet
EAC	Evet
KK	Evet

Doğrusal hareket üreteci

Miktar	1
Enkoder çıkışları	24 V, asimetrik (A/B, yön/frekans)
Sayaç boyutu	16/32 bit

Dijital girişler

Miktar	4 + 4, yazılım kullanarak giriş veya çıkış olarak yapılandırma
nominal gerilim	24 VDC
Giriş gerilimi	24 VDC -%15 / +%20
24 VDC'de giriş akımı	yaklaşık1,3 mA
giriş devresi	Lavabo
Giriş filtresi
Donanım	≤2 µs
Yazılım	-
giriş direnci	18,4 kΩ
Ek fonksyonlar	SSI mutlak enkoder, üniversal sayaç çifti, üniversal sayaç çifti için mandal işlevi
Giriş frekansı	100kHz
Anahtarlama eşiği
Düşük	<5 VDC
Yüksek	>15 VDC
Enkoder güç kaynağının aşırı yük özellikleri	Kısa devre korumalı, aşırı yük korumalı
Kanal ve veri yolu arasındaki yalıtım gerilimi	500 voltetkili

SSI mutlak enkoder

Miktar	1
Sayaç boyutu	Kodlayıcıya bağlı olarak 32 bit'e kadar
Maks.transfer oranı	125 kbit/s
Enkoder güç kaynağı	Modül dahili, maks.600mA
nominal gerilim	24 V, asimetrik

Üniversal sayaç çifti

Miktar	1
Çalışma modları	2x olay sayacı, yukarı/aşağı sayacı, AB sayacı
Enkoder girişleri	24 V, asimetrik
Sayaç boyutu	16/32 bit
Giriş frekansı	Maks.100kHz
Değerlendirme
AB sayacı	4x
Olay sayaçları	2 kere
Yukarı/Aşağı sayacı	2 kere
Sinyal formu	Kare dalga darbesi
Enkoder güç kaynağı	Modül dahili, maks.600mA

Dijital çıkışlar

Miktar	4 adede kadar, yazılım kullanarak giriş veya çıkış olarak yapılandırma
varyant	İt / Çek / İt-Çek
nominal gerilim	24 VDC
Anahtarlama gerilimi	24 VDC -%15 / +%20
nominal çıkış akımı	0,1 A
Toplam nominal akım	0,4 A
Çıkış devresi	Havuz ve/veya kaynak
Çıkış koruması	Aşırı akım veya kısa devre durumunda termal kapatma, endüktif yükleri anahtarlamak için entegre koruma
Teşhis durumu	Çıkış izleme
Çıkış kapatıldığında kaçak akım	Maks.25 uA
Artık voltaj	0,1 A nominal akımda <0,9 V
Tepe kısa devre akımı	<10 A
Aşırı yük kapatma veya kısa devre kapatma durumunda açma	yaklaşık10 ms (modül sıcaklığına bağlıdır)
Anahtarlama gecikmesi
0 → 1	<2 µs
1 → 0	<2 µs
Frekans değiştirme
dirençli yük	Maks.125kHz
endüktif yük	"Endüktif yüklerin anahtarlanması" bölümüne bakın.
Endüktif yükleri kapatırken fren gerilimi	Anahtarlama gerilimi + 0,6 VDC
Ek fonksyonlar	SSI mutlak enkoder için saat, doğrusal hareket üreteci

Elektriksel özellikler

elektriksel izolasyon	Otobüsten izole edilmiş kanal Kanal kanaldan izole değil

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği
0 ila 2000 m	Limitsiz
>2000 m	Ortam sıcaklığının 100 m'de 0,5°C düşürülmesi
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	-25 ila 60°C
Dikey montaj yönü	-25 ila 50°C
değer kaybı	-
Depolamak	-40 ila 85°C
Ulaşım	-40 ila 85°C
Bağıl nem
Operasyon	%5 - 95, yoğuşmasız
Depolamak	%5 - 95, yoğuşmasız
Ulaşım	%5 - 95, yoğuşmasız

Mekanik özellikler

Not	1x terminal bloğu X20TB12'yi ayrıca sipariş edin. 1x veri yolu modülü X20BM11'i ayrıca sipariş edin.
Saha	12.5+0.2mm
