Name: SafeLOGIC işlevselliğine sahip X20SL8100 B&R X20 SYSTEM CPU Modülü
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

SafeLOGIC işlevselliğine sahip X20SL8100 B&R X20 SYSTEM CPU Modülü

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	CE
Model numarası:	X20SL8100

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Ambalaj bilgileri:	orijinal
Teslim süresi:	2-3 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün markası:	B&R	ürün modeli:	X20SL8100
ürün tipi:	CPU Modülü	Giriş gerilimi:	24 VDC
Paketleme:	orijinal	Garanti:	1 yıl
Boyutlar:	62,5+0,29975 mm	Ağırlık:	190g
Vurgulamak:	X20SL8100 B&R X20 SİSTEMİ , B&R X20 SİSTEMİ CPU Modülü

SafeLOGIC İşlevselliğine Sahip X20SL8100 B&R X20 SYSTEM CPU Modülü

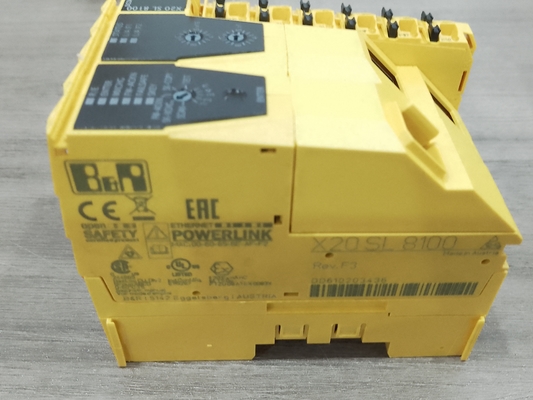

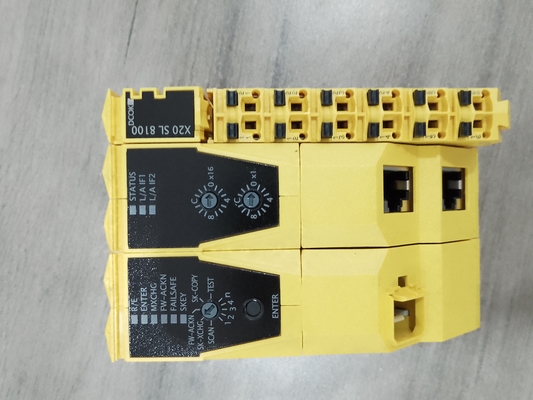

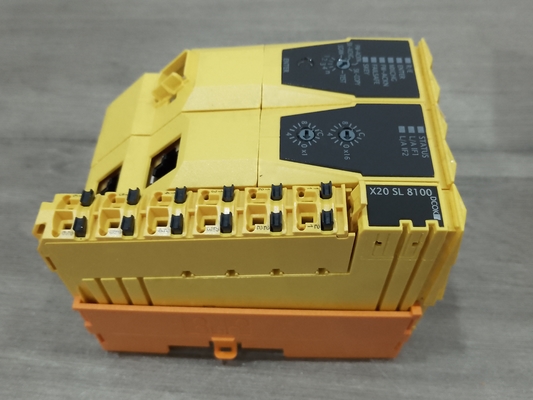

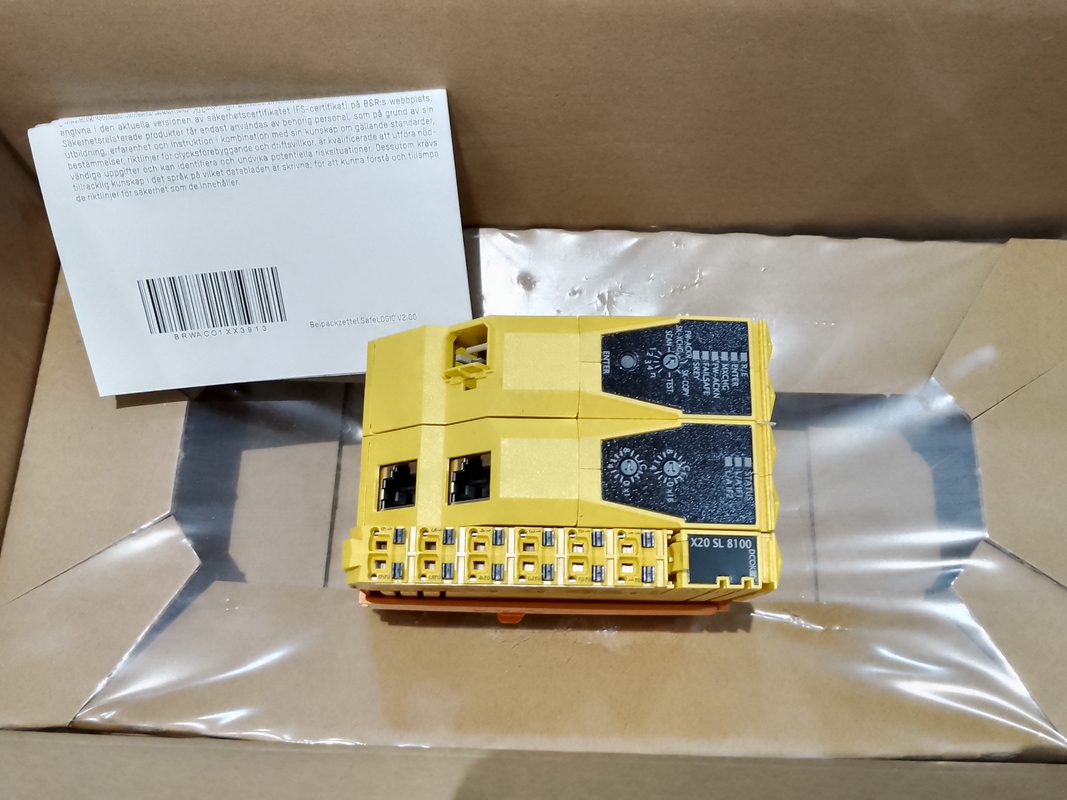

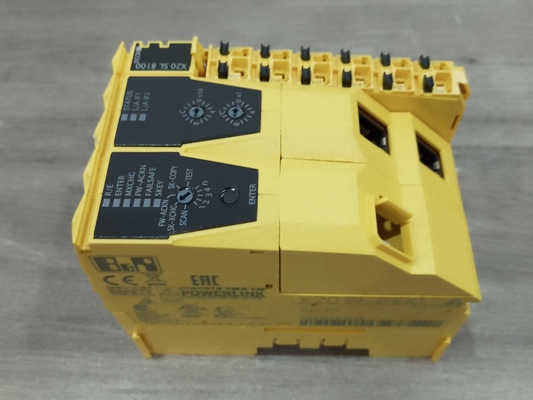

SafeLOGIC işlevselliğine sahip X20SL8100 B&R X20 SYSTEM CPU Modülü 0

MALZEME NUMARASI:

X20SL8100

TANIM:

100 adede kadar SafeNODE için openSAFETY yöneticisi
Automation Studio / SafeDESIGNER kullanılarak esnek bir şekilde programlanabilir
Güvenli makine seçeneklerinin yenilikçi yönetimi (SafeOPTION)
Parametre ve konfigürasyon yönetimi

Modül, SafeDESIGNER'da tasarlanan uygulamaları güvenli bir şekilde yürütmesine izin veren SafeLOGIC işleviyle donatılmıştır.Modül, PL e veya SIL 3'e kadar güvenlikle ilgili uygulamalarda kullanılabilir.

Ayrıca modül, uygulamada yer alan tüm modüllerin güvenlikle ilgili iletişimini koordine eder.Bu bağlamda modül, bu modüllerin konfigürasyonlarını da izler ve gerektiğinde modüllere otonom parametre yüklemeleri gerçekleştirir.Bu, modül değişimi ve servisi içeren tüm senaryolarda güvenlik açısından ağda tutarlı ve doğru bir modül konfigürasyonunu garanti eder.Bu hizmetler, SafeLOGIC kontrolörü tarafından gerçekleştirilir.

Kısa Açıklama

arayüzler	GÜÇ BAĞLANTISI
Sistem modülü	İşlemci

Genel bilgi

B&R kimlik kodu	0xDD61
Sistem gereksinimleri
Otomasyon Stüdyosu	4.0.16 veya üstü
Otomasyon Çalışma Zamanı	V3.08 veya üstü (AsSafety kitaplığı F4.06 veya üstü için)
Kasa TASARIMCISI	3.1.0 veya üstü
Güvenlik Yayını	1.7 veya üstü
mapp Teknoloji Paketi	mapp Güvenlik 5.7.0 veya üstü
Soğutma	fansız
Durum göstergeleri	CPU işlevi, POWERLINK, SafeKEY
Teşhis
CPU işlevi	Evet, LED durum göstergesi kullanılarak
GÜÇ BAĞLANTISI	Evet, LED durum göstergesi kullanılarak
SafeKEY	Evet, LED durum göstergesi kullanılarak
Güç tüketimi	4,3 W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	-
sertifikalar
CE	Evet
Birleşik Krallık	Evet
fonksiyonel güvenlik	cULus FSPC E361559 Enerji ve endüstriyel sistemler İşlevsel güvenlik için sertifikalı ANSI UL 1998:2013
fonksiyonel güvenlik	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Kat.4 / PL e IEC 61511:2004, SIL 3
fonksiyonel güvenlik	EN 50156-1:2004
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (bkz. X20 kullanım kılavuzu) FTZÜ 09 ATEX 0083X
UL	cULus E115267 endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
DNV	Sıcaklık:A(0 - 45°C) Nem:B(100'e kadar%) Titreşim:A(0,7 gr) EMC:B(köprü ve açık güverte)
sol	ENV1
KR	Evet
ABS	Evet
EAC	Evet

Güvenlik özellikleri

EN ISO 13849-1:2015
Kategori	Kedi.4
PL	PL e
DC	>94%
MTTFD	2500 yıl
Görev süresi	Maks.20 yıl
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SİL CL	SIL 3
SFF	>%90
PFH / PFHd
Modül	<1*10-10
openSAFETY kablolu	ihmal edilebilir
openSAFETY kablosuz	<110-14 Saat başına openSAFETY paket sayısı
PFD	<2*10-5
Prova testi aralığı (PT)	20 yıl

işlevsellik

Birbirimizle iletişim	Evet
Güvenli Devreye Alma Seçenekleri için Destek
BOOL	512
INT	64
UINT	64
DINT	64
UDINT	64
SafeMOTION desteği	Evet, SafeKEY'deki mevcut işletim lisanslarının sayısına bağlıdır
Maks.SafeMOTION eksen sayısı	70, kullanılan modüllerin veri genişliğine bağlıdır
Zamanlama hassasiyeti	Süre * 0,05 + Güvenlik uygulamasının döngü süresi
En kısa görev sınıfı döngü süresi	1 ms
Maks.SafeNODE sayısı	100, SafeKEY'deki mevcut işletme lisanslarının sayısına bağlıdır
Maks.POWERLINK kontrollü düğüm sayısı	50
CPU ve SafeLOGIC kontrolör arasında veri alışverişi
Maks.her yön için toplam veri genişliği	512 bayt
Maks.her yön için veri noktası sayısı
BOOL	1024
INT	128
UINT	128
DINT	64
UDINT	64
SafeDOMAIN ve SafeDOMAIN arasında veri alışverişi
SafeDOMAIN'i Yöneten Olarak Kullan	Evet, mapp Safety 5.10.0 ve donanım yükseltmesi 2.2.1.0 ile başlayarak
Bağlı SafeDOMAIN olarak kullan	Evet, mapp Safety 5.10.0 ve donanım yükseltmesi 2.2.1.0 ile başlayarak
Maks.her yön için toplam veri genişliği	64 bayt
Maks.her yön için toplam veri noktası sayısı	16
Maks.her yön için veri noktası sayısı
BOOL	128
INT	16
UINT	16
DINT	16
UDINT	16
Maks.bağlantılı SafeDOMAIN'leri yönetme sayısı	mapp Safety 5.10.0 ve donanım yükseltmesi 2.2.1.0: 10 ile başlayarak

SafeDESIGNER uygulaması için sınır değerler

Maks.SafeDESIGNER bilgi penceresi girişleri için mevcut kaynaklar
Facebook örnekleri	4096
İşaretçi belleği	262.144 bayt
Yığın belleği	32.768 bayt
Güvenli giriş verileri için bellek	6144 bayt
Güvenli çıktı verileri için bellek	2048 bayt
Standart giriş verileri için bellek	1024 bayt
Standart çıktı verileri için bellek	1024 bayt
işaretçi sayısı	16.382
Ek SafeDESIGNER sınır değerleri
Maks.fonksiyon bloğu tipi sayısı	512
Maks.kuvvet değişkenlerinin sayısı	64
Maks.değişken durumu olan değişken sayısı	1023

Giriş SL / BC / X2X Bağlantı güç kaynağı

Giriş gerilimi	24 VDC -%15 / +%20
Giriş akımı	Maks.0,25 bir
Sigorta	-
Ters polarite koruması	Evet

arayüzler

Fieldbus	POWERLINK kontrollü düğüm
Tip	Tip 3
varyant	2x korumalı RJ45 bağlantı noktası (hub)
hat uzunluğu	Maks.2 düğüm arası 100 m (segment uzunluğu)
Transfer oranı	100 Mbit/s
Aktar
Fiziksel katman	100BASE-TX
yarı çift yönlü	Evet
Tam dubleks	Numara
Otomatik anlaşma	Evet
Otomatik MDI/MDIX	Evet
dak.devir süresi
Fieldbus	200 µs

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği	0 ila 2000 m, sınırlama yok
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	0 ila 60°C
Dikey montaj yönü	0 ila 45°C
değer kaybı	-
Depolamak	-40 ila 85°C
Ulaşım	-40 ila 85°C
Bağıl nem
Operasyon	%5 - 95, yoğuşmasız
Depolamak	%5 - 95, yoğuşmasız
Ulaşım	%5 - 95, yoğuşmasız

Mekanik özellikler

Not	X20MK konfigüratörünü kullanarak SafeKEY ve SafeLOGIC işlev yelpazesini sipariş edin. X20 uç kapak plakası (sağ) teslimata dahildir 12 pinli X20 klemens, emniyet anahtarlı, teslimata dahildir SafeKEY kapağı teslimat kapsamına dahildir
boyutlar
Genişlik	62.5+0.2mm
Yükseklik	99 mm
Derinlik	75 mm
Ağırlık	190 gr
