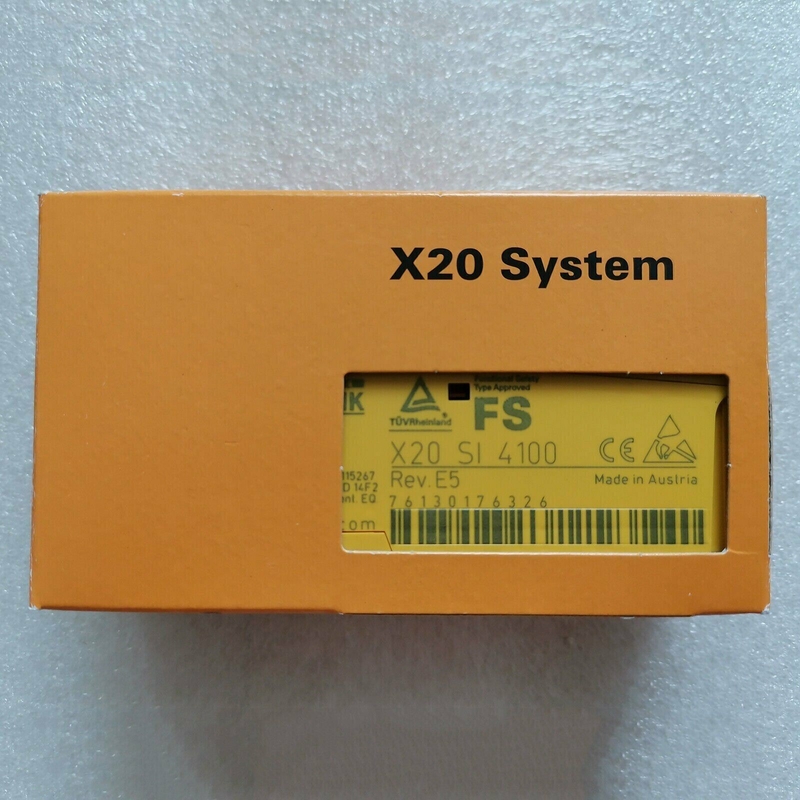

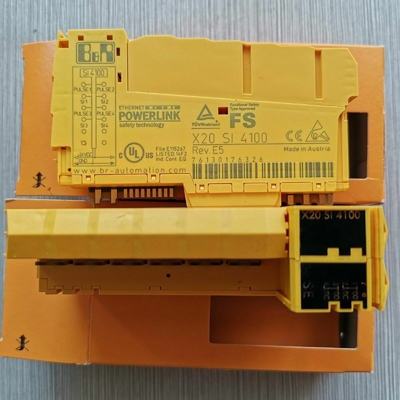

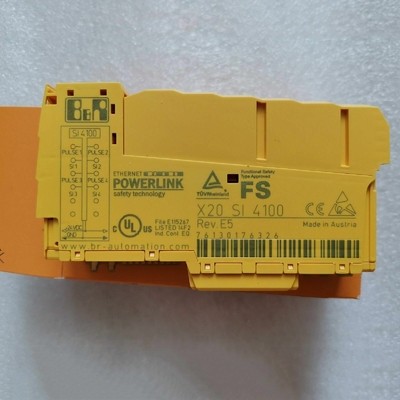

Name: X20SI4100 B&R X20 PLC SYSTEM I/O Modülü 4 Tip A Dijital Giriş 4 Pulse Çıkış 24 VDC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SI4100
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

X20SI4100 B&R X20 PLC SYSTEM I/O Modülü 4 Tip A Dijital Giriş 4 Pulse Çıkış 24 VDC

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	COC
Model numarası:	X20SI4100

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Teslim süresi:	3-5 gün
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün adı:	B&R	ürün modeli:	X20SI4100
Ürün tipi:	G/Ç Modülü	Kimlik kodu:	0x1DBD
İşlev:	Modül işlevselliği	Dahili G/Ç:	1,25W
Voltaj aralığı:	24 VDC -%15 / +%20	Garanti:	1 yıl
Vurgulamak:	X20SI4100 B&R X20 PLC , B&R X20 PLC 24VDC , 4 Puls Çıkışı B&R Otomasyon Plc

X20SI4100 B&R X20 PLC SYSTEM I/O Modülü 4 Güvenli Tip A Dijital Giriş, 4 Darbe Çıkışı, 24 VDC

MALZEME NUMARASI:

X20SI4100

TANIM:

4 güvenli dijital giriş
4 darbe çıkışı
lavabo devresi
Her kanal için yapılandırılabilen yazılım giriş filtresi

Bu modül 4 güvenli dijital giriş ile donatılmıştır.24 VDC nominal gerilim için tasarlanmıştır.

Modül, PL e veya SIL 3'e kadar güvenlikle ilgili uygulamalarda çeşitli dijital sinyalleri okumak için kullanılabilir.

Modül, açma ve kapatma davranışı için ayrı ayrı yapılandırılabilen filtrelerle donatılmıştır.Modül ayrıca sensör hattını teşhis etmek için darbe sinyalleri sağlar.

Bu modül X20 12 pinli klemensler için tasarlanmıştır.

X20SI4100 B&R X20 PLC SYSTEM I/O Modülü 4 Tip A Dijital Giriş 4 Pulse Çıkış 24 VDC 0

Kısa Açıklama

G/Ç modülü	4 güvenli tip A dijital giriş, 4 darbe çıkışı, 24 VDC

Genel bilgi

B&R kimlik kodu	0x1DBD
Sistem gereksinimleri
Otomasyon Stüdyosu	3.0.71 veya üstü
Otomasyon Çalışma Zamanı	2,95 veya üstü
Güvenli TASARIMCI	2.58 veya üstü
Güvenlik Yayını	1.1 veya üstü
mapp Teknoloji Paketi	mapp Güvenlik 5.7.0 veya üzeri
Durum göstergeleri	Kanal başına G/Ç işlevi, çalışma durumu, modül durumu
teşhis
Modül çalışması/hatası	Evet, LED durum göstergesi ve yazılım kullanılarak
Girişler	Evet, LED durum göstergesi ve yazılım kullanılarak
Karartma modu
Dürbün	Modül
İşlev	Modül işlevselliği
Bağımsız mod	Numara
Maks.G/Ç çevrim süresi	800 µs
Güç tüketimi
Otobüs	0,32 W
Dahili G/Ç	1,25W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	0.6
Elektrik izolasyonu
Kanal - Otobüs	Evet
Kanal - Kanal	Numara
sertifikalar
CE	Evet
Fonksiyonel güvenlik	cULus FSPC E361559 Enerji ve endüstriyel sistemler İşlevsel güvenlik için sertifikalı ANSI UL 1998:2013
Fonksiyonel güvenlik	IEC 61508:2010, SIL3 EN 62061:2013, SIL 3 EN ISO 13849-1:2015, Kat.4 / PL e IEC 61511:2004, SIL 3
Fonksiyonel güvenlik	EN 50156-1:2004
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 kullanıcı kılavuzuna bakın) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
DNV	Sıcaklık:A(0 - 45°C) Nem:B(100'e kadar%) Titreşim:A(0,7 gr) EMC:B(köprü ve açık güverte)
LR	ENV1
KR	Evet
ABS	Evet
EAC	Evet
KK	Evet

Güvenlik özellikleri

EN ISO 13849-1:2015
Kategori	Kedi.3 ayrı giriş kanalları kullanırken, Kedi.4 giriş kanalı çiftleri (örn. SI1 ve SI2) veya 2'den fazla giriş kanalı kullanıldığında
PL	PL e
DC	>94%
MTTFD	2500 yıl
Görev süresi	Maks.20 yıl
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SIL CL	SIL 3
SFF	>%90
PFH / PFHd
Kanal başına	<1*10-10
açıkGÜVENLİK kablolu	ihmal edilebilir
açıkGÜVENLİK kablosuz	<110-14 Saatte openSAFETY paket sayısı
PFD	<2*10-5
Kanıt test aralığı (PT)	20 yıl

G/Ç güç kaynağı

nominal voltaj	24 VDC
Voltaj aralığı	24 VDC -%15 / +%20
Entegre koruma	Ters polarite koruması

Güvenli dijital girişler

Miktar	4
varyant	Tip A
nominal voltaj	24 VDC
EN 61131-2 uyarınca giriş özellikleri	Tip 1
Giriş filtresi
Donanım	≤150 μs
Yazılım	0 ile 500 ms arasında yapılandırılabilir
giriş devresi	Lavabo
Giriş gerilimi	24 VDC -%15 / +%20
24 VDC'de giriş akımı	Min.2 mA - maks.4,59 mA.Donanım revizyonu J0 ve sonrası: Min.2 mA - maks.3.28 mA.
giriş direnci	Min.5.23 kΩ, donanım revizyonu J0 ve sonrası: Min.7,33 kΩ
Hata algılama süresi	100 ms
Kanal ve veri yolu arasındaki yalıtım voltajı	500 Veff
Anahtarlama eşiği
Düşük	<5 VDC
Yüksek	>15 VDC
Sinyal kaynağı (darbe çıkışı veya harici sinyal) ile giriş arasındaki hat uzunluğu	Maks.60 m ekransız hat ile Maks.400 m ekranlı hat ile

Darbe çıkışları

Miktar	4
varyant	İtme çekme
Nominal çıkış akımı	100 mA, donanım revizyonu J0 ve üstü: 50 mA
Çıkış koruması	Aşırı yük veya kısa devre durumunda tüm kanalların termal olarak kapatılması, donanım revizyonu J0 ve sonrası: Aşırı yük veya kısa devre durumunda ayrı kanalların kapatılması
Tepe kısa devre akımı	300 mA, donanım revizyonu J0 ve üstü: 15 µs için 25 A
Kısa devre akımı	100 mAeff
Çıkış kapatıldığında kaçak akım	0.1 mA
RDS(açık)	60 Ω
Anahtarlama gerilimi	G/Ç güç kaynağı eksi R nedeniyle voltaj düşüşüDS(açık)
Toplam nominal akım	400 mA, donanım revizyonu J0 ve üstü: 200 mA

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği	0 ila 2000 m, sınırlama yok
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	0 ila 60°C
Dikey montaj yönü	0 ila 50°C
değer kaybı	"Değerlendirme" bölümüne bakın.
Depolamak	-40 ila 85 °C
Ulaşım	-40 ila 85 °C
Bağıl nem
Operasyon	%5 ila %95, yoğuşmasız
Depolamak	%5 ila %95, yoğuşmasız
Ulaşım	%5 ila %95, yoğuşmasız

Mekanik özellikler

Not	1 adet güvenlik anahtarlı klemensi ayrıca sipariş edin. 1x güvenlik anahtarlı veri yolu modülünü ayrıca sipariş edin.
Saha	25+0.2mm
