Name: X20DS1319 B&R X20 PLC SİSTEMİ Giriş veya Çıkış Olarak Konfigüre Edilebilen 4 Dijital Giriş Kanalı
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

X20DS1319 B&R X20 PLC SİSTEMİ Giriş veya Çıkış Olarak Konfigüre Edilebilen 4 Dijital Giriş Kanalı

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	COC
Model numarası:	X20DS1319

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Teslim süresi:	3-5 gün
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün adı:	B&R	ürün modeli:	X20DS1319
Ürün tipi:	G/Ç Modülü	Kimlik kodu:	0x2547
Dahili G/Ç:	1,5 W	Sayaç Boyutu:	16/32-Bit
Giriş gerilimi:	24 VDC -%15 / +%20	Garanti:	1 yıl
Vurgulamak:	X20DS1319 B&R X20 PLC , 1.5W B&R X20 PLC SİSTEMİ , 24VDC B&R Otomasyon Plc

X20DS1319 B&R X20 PLC SİSTEMİ 4 Dijital Giriş Kanalı, Giriş veya Çıkış Olarak Konfigüre Edilebilen 4 Dijital Kanal

MALZEME NUMARASI:

X20DS1319

TANIM:

4 dijital giriş kanalı
4 dijital kanal, giriş veya çıkış olarak yapılandırılabilir
1 evrensel sayaç çifti (2 olay sayacı, AB sayacı veya yukarı/aşağı sayaç)
2 referans darbeye kadar doğrusal hareket üreteci (A/B, yön/frekans)
SSI mutlak kodlayıcı
NetTime zaman damgası: Giriş verileri, hedef konum, konum değişikliği, kenar değişikliği, sayaç değişikliği

Bu modül, çok işlevli bir dijital sinyal işlemci modülüdür.Dijital sinyal işleme veya dijital sinyal üretimi gibi çok çeşitli görevler için son derece esnek bir şekilde kullanılabilir.İki ana örnek uygulama, darbe ve yön sinyalleriyle adım çıkış aşamalarının kontrol edilmesini veya kodlayıcı emülasyonu olarak kullanılmasını içerir.Bu uygulamada, örneğin, frekans invertörleri veya hız takip fonksiyonuna sahip servo eksenler, gerçek veya sanal bir ana ekseni takip edebilir.

Ek bir temel özellik, modülün entegre zaman damgası işlevidir.Örneğin, enkoder emülasyonu sırasında bus döngü sürelerinden neredeyse bağımsız olarak sayaç rampaları eğrilerinin oluşturulmasına izin verir.Sadece hedef sayaç değeri ve ulaşılması gereken an aktarılır.Modül, ilgili sayaç değerlerini uygun zamanda, tam olarak mikrosaniye çözünürlükte ve veriyolu saatinden bağımsız olarak otomatik olarak üretir.

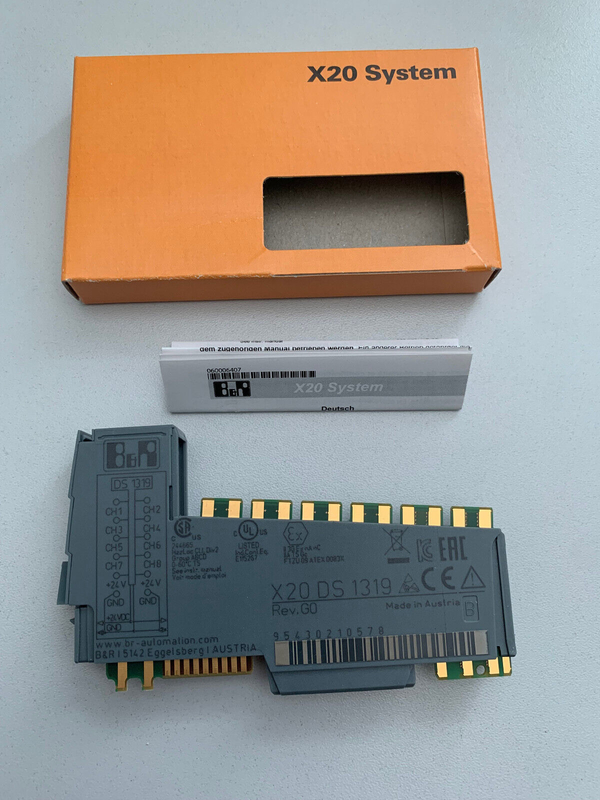

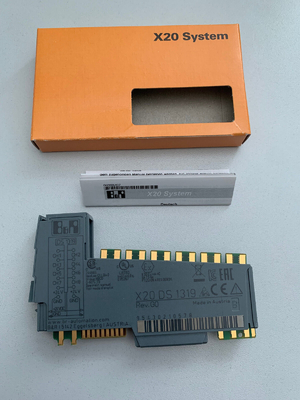

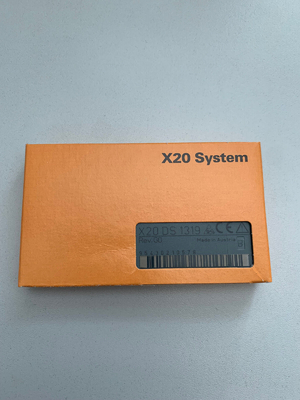

X20DS1319 B&R X20 PLC SİSTEMİ Giriş veya Çıkış Olarak Konfigüre Edilebilen 4 Dijital Giriş Kanalı 0

Kısa Açıklama

G/Ç modülü	4 dijital giriş kanalı, giriş veya çıkış olarak yapılandırılabilen 4 dijital kanal, 1 evrensel sayaç çifti (2 olay sayacı, AB sayacı veya yukarı/aşağı sayaç), iki adede kadar referans darbeli doğrusal hareket üreteci (A/B, yön/frekans) , SSI mutlak enkoder, μs çözünürlüklü giriş kenarlarının bağıl veya mutlak momentleri, zamanla tetiklenen G/Ç, G/Ç aşırı örnekleme

Genel bilgi

B&R kimlik kodu	0x2547
Durum göstergeleri	Kanal başına G/Ç işlevi, çalışma durumu, modül durumu
teşhis
Modül çalışması/hatası	Evet, LED durum göstergesi ve yazılım kullanılarak
çıktılar	Evet, LED durum göstergesini kullanarak
Güç tüketimi
Otobüs	0,01W
Dahili G/Ç	1,5 W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	-
Sinyal hatlarının türü	Tüm sinyal hatları için ekranlı hatlar kullanılmalıdır.
sertifikalar
CE	Evet
UKCA	Evet
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 kullanıcı kılavuzuna bakın) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
DNV	Sıcaklık:B(0 - 55°C) Nem:B(100'e kadar%) Titreşim:B(4 gr) EMC:B(köprü ve açık güverte)
LR	ENV1
KR	Evet
ABS	Evet
EAC	Evet
KK	Evet

Doğrusal hareket üreteci

Miktar	1
Enkoder çıkışları	24 V, asimetrik (A/B, yön/frekans)
Sayaç boyutu	16/32-bit

Dijital girişler

Miktar	4 + 4, yazılım kullanarak giriş veya çıkış olarak yapılandırma
nominal voltaj	24 VDC
Giriş gerilimi	24 VDC -%15 / +%20
24 VDC'de giriş akımı	Yaklaşık.1,3 mA
giriş devresi	Lavabo
Giriş filtresi
Donanım	≤2 µs
Yazılım	-
giriş direnci	18.4 kΩ
Ek fonksyonlar	SSI mutlak kodlayıcı, evrensel sayaç çifti, evrensel sayaç çifti için mandal işlevi
giriş frekansı	100 kHz
Anahtarlama eşiği
Düşük	<5 VDC
Yüksek	>15 VDC
Enkoder güç kaynağının aşırı yük özellikleri	Kısa devreye dayanıklı, aşırı yüke dayanıklı
Kanal ve veri yolu arasındaki yalıtım voltajı	500 Veff

SSI mutlak kodlayıcı

Miktar	1
Sayaç boyutu	Kodlayıcıya bağlı olarak 32 bit'e kadar
Maks.transfer oranı	125 kbit/sn
Enkoder güç kaynağı	Modül-dahili, maks.600 mA
nominal voltaj	24 V, asimetrik

Evrensel sayaç çifti

Miktar	1
Çalışma modları	2x olay sayacı, yukarı/aşağı sayacı, AB sayacı
Enkoder girişleri	24 V, asimetrik
Sayaç boyutu	16/32-bit
giriş frekansı	Maks.100 kHz
Değerlendirme
AB sayacı	4x
Olay sayaçları	2 kere
Yukarı/Aşağı sayacı	2 kere
sinyal formu	Kare dalga darbesi
Enkoder güç kaynağı	Modül-dahili, maks.600 mA

Dijital çıkışlar

Miktar	4 adede kadar, yazılım kullanarak giriş veya çıkış olarak yapılandırma
varyant	İtme / Çekme / İtme-Çekme
nominal voltaj	24 VDC
Anahtarlama gerilimi	24 VDC -%15 / +%20
Nominal çıkış akımı	0.1 A
Toplam nominal akım	0,4 A
çıkış devresi	Lavabo ve/veya kaynak
Çıkış koruması	Aşırı akım veya kısa devre durumunda termal kapatma, endüktif yükleri değiştirmek için entegre koruma
Teşhis durumu	Çıkış izleme
Çıkış kapatıldığında kaçak akım	Maks.25 µA
artık voltaj	0,1 A nominal akımda <0,9 V
Tepe kısa devre akımı	<10 bir
Aşırı yük kapatma veya kısa devre kapatma durumunda açma	Yaklaşık.10 ms (modül sıcaklığına bağlıdır)
Anahtarlama gecikmesi
0 → 1	<2 µs
1 → 0	<2 µs
Frekans değiştirme
Dirençli yük	Maks.125 kHz
endüktif yük	"Endüktif yüklerin anahtarlanması" bölümüne bakın.
Endüktif yükleri kapatırken fren gerilimi	Anahtarlama gerilimi + 0,6 VDC
Ek fonksyonlar	SSI mutlak enkoder için saat, lineer hareket üreteci

Elektriksel özellikler

Elektrik izolasyonu	Otobüsten izole edilmiş kanal Kanal, kanaldan izole edilmedi

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği
0 ila 2000 m	Limitsiz
>2000 m	Ortam sıcaklığının 100 m'de 0,5°C düşürülmesi
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	-25 ila 60°C
Dikey montaj yönü	-25 ila 50°C
değer kaybı	-
Depolamak	-40 ila 85 °C
Ulaşım	-40 ila 85 °C
Bağıl nem
Operasyon	%5 ila %95, yoğuşmasız
Depolamak	%5 ila %95, yoğuşmasız
Ulaşım	%5 ila %95, yoğuşmasız

Mekanik özellikler

Not	1x terminal bloğu X20TB12'yi ayrıca sipariş edin. 1x bus modülü X20BM11'i ayrıca sipariş edin.
Saha	12.5+0.2mm
