Name: Entegre G/Ç İşlemcili X20CP1483 B&R X20 PLC Sistemi CPU
Brand: Joyoung International Trading Co.,Ltd
SKU: X20CP1483
Price: 4,690.00 USD
Availability: InStock

Ana sayfa Ürünler B&R Otomasyon A.Ş.

Entegre G/Ç İşlemcili X20CP1483 B&R X20 PLC Sistemi CPU

Ürün ayrıntıları:

Menşe yeri:	Avusturya
Marka adı:	B&R
Sertifika:	COC
Model numarası:	X20CP1483

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1EA
Fiyat:	USD
Ambalaj bilgileri:	orijinal
Teslim süresi:	3-5 gün
Ödeme koşulları:	T/T
Yetenek temini:	10EA

İletişim

Detaylı ürün tanımı

Ürün adı:	B&R	ürün modeli:	X20CP1483
sistem modülü:	İşlemci	Saat Frekansı:	100 MHz
Veri deposu:	32 MB SDRAM	Garanti:	1 yıl
Boyutlar:	1509985mm	Ağırlık:	300 gram
Vurgulamak:	Entegre G/Ç İşlemci BR Otomasyon Plc , X20CP1483 , B&R X20 PLC Sistemi CPU

Entegre G/Ç İşlemcili X20CP1483 B&R X20 PLC Sistemi CPU

MALZEME NUMARASI:

X20CP1483

TANIM:

Entegre G/Ç işlemcili Intel x86 tabanlı, 100 MHz uyumlu CPU
Yerleşik Ethernet, POWERLINK ve USB
Modüler arayüz genişletme için 1 yuva
Çıkarılabilir uygulama belleği olarak CompactFlash
fansız

Intel x86 tabanlı, 100 MHz uyumlu X20CP1483, giriş seviyesi X20 CPU'yu temsil eder.Optimum fiyat/performans oranı ile tüm büyük CPU'larla aynı temel özelliklere sahiptir.

Yerleşik Ethernet ve USB standarttır.Ek olarak, CPU, zor gerçek zamanlı iletişim için bir POWERLINK bağlantısına sahiptir.Esnekliği artırmak için ek bir arayüz modülü için başka bir yuva mevcuttur.

X20CP1483 ve X20CP1483-1 varyantları arasındaki tek fark SDRAM'ın boyutudur.

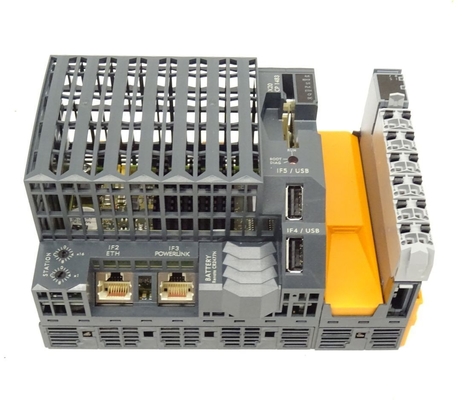

Entegre G/Ç İşlemcili X20CP1483 B&R X20 PLC Sistemi CPU 0

Genel bilgi

B&R kimlik kodu	0xC370
Soğutma	fansız
Durum göstergeleri	CPU işlevi, Ethernet, POWERLINK, CompactFlash, pil
teşhis
pil	Evet, LED durum göstergesi ve yazılım kullanılarak
CPU işlevi	Evet, LED durum göstergesini kullanarak
Kompakt flaş	Evet, LED durum göstergesini kullanarak
Ethernet	Evet, LED durum göstergesini kullanarak
GÜÇ BAĞLANTISI	Evet, LED durum göstergesini kullanarak
Sıcaklık	Evet, yazılım kaydını kullanarak
Destek
Kontrolör yedekliliği	Numara
Depolama durumu veri desteği	Evet
ACOPOS desteği	Evet
Görsel Bileşenler desteği	Evet
Arayüz modülü ve USB olmadan güç tüketimi	8,6 W
X2X Link güç kaynağı için güç tüketimi	1,42 W
Güç tüketimi
Dahili G/Ç	0,6 W
Aktüatörlerin neden olduğu ek güç kaybı (dirençli) [W]	-
sertifikalar
CE	Evet
UKCA	Evet
ATEX	Bölge 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (X20 kullanıcı kılavuzuna bakın) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Endüstriyel kontrol ekipmanları
HazLoc	cCSAus 244665 Proses kontrol ekipmanı tehlikeli yerler için Sınıf I, Bölüm 2, Gruplar ABCD, T5
DNV	Sıcaklık:B(0 - 55°C) Nem:B(100'e kadar%) Titreşim:B(4 gr) EMC:B(köprü ve açık güverte)
LR	ENV1
KR	Evet
ABS	Evet
EAC	Evet
KK	Evet

CPU ve X2X Link güç kaynağı

Giriş gerilimi	24 VDC -%15 / +%20
giriş akımı	Maks.1.5A
Sigorta	Entegre, değiştirilemez
Ters polarite koruması	Evet

X2X Link güç kaynağı çıkışı

Nominal çıkış gücü	7W
Paralel bağlantı	Evet
Yedekli çalışma	Evet

Giriş G/Ç güç kaynağı

Giriş gerilimi	24 VDC -%15 / +%20
Sigorta	Gerekli hat sigortası: Maks.10 A, yavaş üfleme

Çıkış G/Ç güç kaynağı

Nominal çıkış voltajı	24 VDC
İzin verilen kontak yükü	10 A

Güç kaynağı - Genel bilgiler

Durum göstergeleri	Aşırı yük, çalışma durumu, modül durumu, RS232 veri aktarımı
teşhis
RS232 veri aktarımı	Evet, LED durum göstergesini kullanarak
Modül çalışması/hatası	Evet, LED durum göstergesi ve yazılım kullanılarak
Aşırı yükleme	Evet, LED durum göstergesi ve yazılım kullanılarak
Elektrik izolasyonu
G/Ç kaynağı - G/Ç güç kaynağı	Numara
CPU/X2X Link kaynağı - CPU/X2X Link güç kaynağı	Evet

Denetleyici

CompactFlash yuvası	1
Gerçek zamanlı saat	Uçucu olmayan, çözünürlük 1 sn, 25°C'de -10 ila 10 ppm doğruluk
FPU	Evet
İşlemci
Tip	Atom E620T
Saat frekansı	0,6 GHz
L1 önbellek
Veri kodu	24 kB
Program kodu	32 kB
L2 önbellek	512 kB
Entegre G/Ç işlemcisi	Arka planda G/Ç veri noktalarını işler
Modüler arayüz yuvaları	1
kalıcı değişkenler	Maks.256 kB
En kısa görev sınıfı döngü süresi	400 µs
Tipik talimat döngüsü süresi	0,0075 µs
Veri arabelleğe alma
Pil izleme	Evet
Lityum pil	Min.23°C ortam sıcaklığında 2 yıl
Standart bellek
Veri deposu	256 MB DDR2 SDRAM
Kullanıcı RAM'i	1 MB SRAM

Arayüzler

Arayüz IF1
sinyal	RS232
varyant	12 pinli terminal bloğu X20TB12 üzerinden bağlantı
Maks.mesafe	900 m
Transfer oranı	Maks.115,2 kbit/sn
Arayüz IF2
sinyal	Ethernet
varyant	1x RJ45 korumalı
çizgi uzunluğu	Maks.2 istasyon arası 100 m (segment uzunluğu)
Transfer oranı	10/100/1000 Mbit/sn
Aktar
Fiziksel katman	10BASE-T/100BASE-TX/1000BASE-T
Yarım dubleks	Evet
Tam dubleks	Evet
otomatik anlaşma	Evet
Otomatik-MDI/MDIX	Evet
Arayüz IF3
Fieldbus	POWERLINK (V1/V2) yöneten veya kontrol edilen düğüm
Tip	Tip 4
varyant	1x RJ45 korumalı
çizgi uzunluğu	Maks.2 istasyon arası 100 m (segment uzunluğu)
Transfer oranı	100 Mbit/sn
Aktar
Fiziksel katman	100BASE-TX
Yarım dubleks	Evet
Tam dubleks	POWERLINK modu: Hayır / Ethernet modu: Evet
otomatik anlaşma	Evet
Otomatik-MDI/MDIX	Evet
Arayüz IF4
Tip	USB 1.1/2.0
varyant	Tip A
Maks.çıkış akımı	0,5 A
IF5 arayüzü
Tip	USB 1.1/2.0
varyant	Tip A
Maks.çıkış akımı	0,5 A
IF6 arayüzü
Fieldbus	X2X Bağlantı yöneticisi

Elektriksel özellikler

Elektrik izolasyonu	Birbirinden, diğer arayüzlerden ve PLC'den izole edilmiş Ethernet (IF2), POWERLINK (IF3) ve X2X (IF6)

Çalışma koşulları

Montaj yönü
Yatay	Evet
Dikey	Evet
Deniz seviyesinden kurulum yüksekliği
0 ila 2000 m	Limitsiz
>2000 m	Ortam sıcaklığının 100 m'de 0,5°C düşürülmesi
EN 60529 uyarınca koruma derecesi	IP20

Çevre koşulları

Sıcaklık
Operasyon
Yatay montaj yönü	-25 ila 60°C
Dikey montaj yönü	-25 ila 50°C
değer kaybı	"Değerlendirme" bölümüne bakın.
Depolamak	-40 ila 85 °C
Ulaşım	-40 ila 85 °C
Bağıl nem
Operasyon	%5 ila %95, yoğuşmasız
Depolamak	%5 ila %95, yoğuşmasız
Ulaşım	%5 ila %95, yoğuşmasız

Mekanik özellikler

Not	Uygulama belleğini (CompactFlash) ayrıca sipariş edin Yedek pil teslimata dahildir X20 uç kapak plakası (sağda) teslimata dahildir 12 pinli X20 klemens teslimata dahildir Arayüz modülü yuva kapakları teslimata dahildir
Boyutlar
Genişlik	150 mm
Yükseklik	99 mm
Derinlik	85 mm
Ağırlık	400 gr
